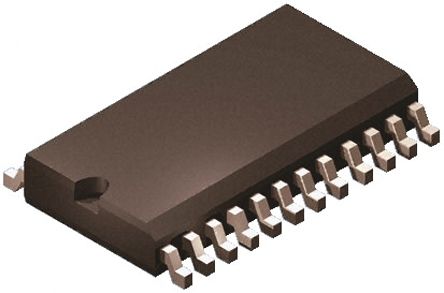

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

E-L6219DSATR

ST Microelectronics

Motor / Motion / Ignition Controllers & Drivers Stepper Motor Driver 750mA 1A 10 to 46V

Наличие: 286 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 135.95

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC27199030

Категория продукта:

Драйвер электродвигателя

Упаковка: SO-24

Дата доставки: 7 дней

Оплата:

Обновлено 15.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

E-L6219DSATR характеристики

Атрибут	Значение атрибута
Номенклатура	E-L6219DSATR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC27199030
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SO-24
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	46 V
Выходной Ток	750 mA
Количество Стежков	24 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Входное напряжение	2.4 V
Рабочая Температура	40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

Аналоги товара

E-L6219DSATR описание продукта

The L6219DSA is a bipolar monolithic integrated circuit intended to control and drive both windings of a bipolar stepper motor or bidirectionally control two DC motors.
With only a few external components, the L6219DSA controls and drives the circuit for LS-TTL or microprocessor-controlled stepper motor systems. The power stage is a dual full bridge sustaining 46 V and including four diodes for current recirculation.
Cross conduction protection is provided to avoid simultaneous cross conduction during switching current direction.
An internal pulse-width modulation (PWM) controls the output current to 750 mA with peak startup current up to 1 A.
A wide range of current control from 750 mA (each bridge) is permitted by two logic inputs and an external voltage reference. A phase input to each bridge determines the load current direction. Thermal protection circuitry disables the outputs if the chip temperature exceeds safe operating limits.
**Key Features**
Drives both windings of a bipolar stepper motor
Output current up to 750 mA for each winding
Wide voltage range: 10 V to 46 V
Half-step, full-step and microstepping mode
Built-in protection diodes
Internal PWM current control
Low output saturation voltage
Designed for unstabilized motor supply voltage
Internal thermal shutdown
