IRF6717MTR1PBF Купить - Infineon Труба MOS

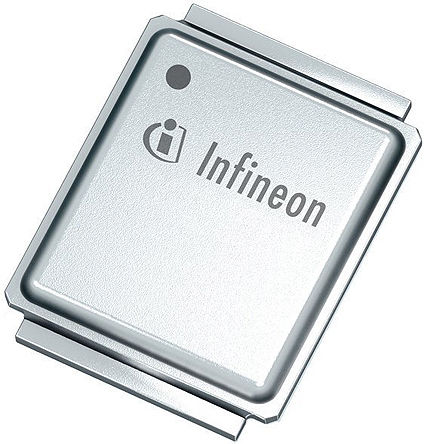

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRF6717MTR1PBF

Infineon

Direct-FET N-CH 25V 38A

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 231.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC76954936

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRF6717MTR1PBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRF6717MTR1PBF
Производитель	Infineon
ЧипСити Номер продукта	CC76954936
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	7 Pin
Корпус/Пакет	Direct-FET
Количество Стежков	7 Position
Сопротивление Сток-исток (Открытого Канала)	1.25 mΩ
Полярность	N-CH
Рассеяние Мощности	96 W
Пороговое Напряжение	1.8 V
Напряжение Сток-исток (Vds)	25 V
Непрерывный Ток Стока (Ids)	38A
Время Нарастания	37 ns
Входная емкость (Ciss)	6750pF @13V(Vds)
Максимальная входная мощность	2.8 W
Время падения	15 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.8W (Ta), 96W (Tc)
Длина	5.45 mm
Ширина	5.05 mm
Высота	0.62 mm
Материал	Silicon
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IRF6717MTR1PBF описание продукта

The IRF6717MTR1PBF is a HEXFET® single N-channel Power MOSFET ideal for CPU core DC-to-DC converters. It combines the latest HEXFET® power MOSFET silicon technology with the advanced DirectFET™ packaging to achieve the lowest ON-state resistance in a package. It is compatible with existing layout geometries used in power applications, PCB assembly equipment and vapour phase, infrared or convection soldering techniques. The DirectFET™ package allows dual sided cooling to maximize thermal transfer in power systems, improving previous best thermal resistance by 80%. The IRF6717MPbF balances both low resistance and low charge along with ultra-low package inductance to reduce both conduction and switching losses. It has been optimized for parameters that are critical in synchronous buck including RDS (ON), gate charge and CdV/dt-induced turn on immunity. It offers particularly low RDS (ON) and high CdV/dt immunity for synchronous FET applications.
Dual-sided cooling compatible
Low conduction and switching losses
Optimized for high frequency switching and synchronize FET socket of synchronize buck converter
100% Rg tested
Halogen-free

Показывать

IRF6717MTR1PBF Даташит PDF

9 страницы, 270 КБ

04/29/2009
