TC7650CPA Купить - Microchip Операционный усилитель

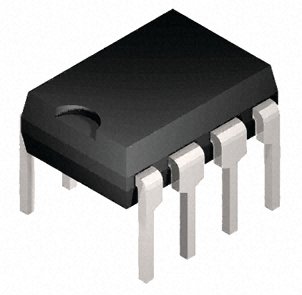

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC7650CPA

Microchip

MICROCHIP TC7650CPA Operational Amplifier, 2MHz, 1 Amplifier, 2.5V/µs, 4.5V to 16V, DIP, 8Pins

Наличие: 1,288 шт.

Адрес доставки:

Цена: ₽ 131.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC16497319

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC7650CPA характеристики

Атрибут	Значение атрибута
Номенклатура	TC7650CPA
Производитель	Microchip
ЧипСити Номер продукта	CC16497319
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	6.50V (min)
Рабочее Напряжение	6.5V ~ 16V
Выходной Ток	≤10 mA
Ток Питания	2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Коэффициент Ослабления Синфазного Сигнала	120 dB
Ток Покоя	3.5 mA
Входной Дрейф Смещения	10.0 nV/K
Ширина Ленты	2 MHz
Скорость Нарастания	2.50 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2 MHz
Усиление	130 dB
Входное Напряжение Смещения	0.7 µV
Входной Ток Смещения	1.5 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2 MHz
Рассеиваемая Мощность (Макс)	730 mW
Минимальный диапазон CMRR	120 dB
Напряжение питания	4.5V ~ 16V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TC7650CPA описание продукта

The TC7650CPA is a chopper stabilized Operational Amplifier practically removes offset voltage error terms from system error calculations. The 5µV maximum VOS specification, for example, represents a 15 times improvement over the industry standard OP07E. The 50nV/°C offset drift specification is over 25 times lower than the OP07E. The increased performance eliminates VOS trim procedures, periodic potentiometer adjustment and the reliability problems caused by damaged trimmers. The TC7650 performance advantages are achieved without the additional manufacturing complexity and cost incurred with laser or "Zener zap" VOS trim techniques. The TC7650 nulling scheme corrects both DC VOS errors and VOS drift errors with temperature. A nulling amplifier alternately corrects its own VOS errors and the main amplifier VOS error. Offset nulling voltages are stored on two user supplied external capacitors. The capacitors connect to the internal amplifier VOS null points.
0.7µV Typical low input offset voltage
10pA Maximum low input bias current
120dB Minimum high open loop voltage gain
20mW Low power operation
Output clamp speeds recovery time
Compensated internally for stable unity gain operation
Direct replacement for ICL7650
