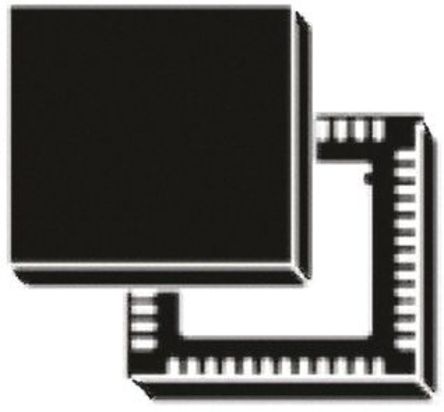

L6206Q

ST Microelectronics

STMICROELECTRONICS L6206Q Motor Driver, Dual, DMOS, 8V to 52V supply, 52V/2.5A/2Outputs, QFN-48

Наличие: 5,370 шт.

Адрес доставки: Москва

Цена: ₽ 2,941.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6006396

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6206Q характеристики

Атрибут	Значение атрибута
Номенклатура	L6206Q
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6006396
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	QFN-48
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.5 A
Количество Стежков	48 Position
Ток Покоя	10 mA
Время Нарастания	250 ns
Частота Переключения	100 kHz
Время падения	250 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	7.15 mm
Ширина	7.15 mm
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6206Q описание продукта

The L6206Q is a dual DMOS full-bridge Driver realized in BCD multipower technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. It features thermal shutdown and a non-dissipative overcurrent detection on the high-side Power MOSFETs plus a diagnostic output that can be easily used to implement the overcurrent protection.
Programmable high-side overcurrent detection and protection
Diagnostic output
Paralleled operation
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A DC)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency

Показывать

L6206Q Даташит PDF

27 страницы, 650 КБ

02/21/2013
