L4981AD Купить - ST Microelectronics Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

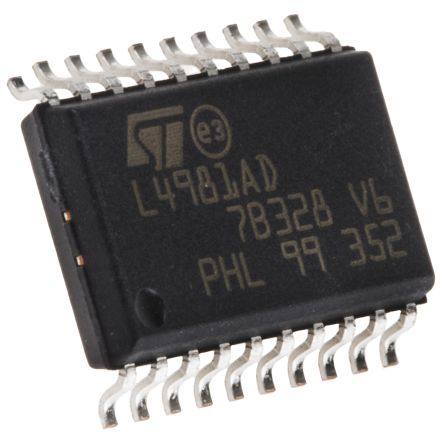

L4981AD

ST Microelectronics

Power Factor Correction PWM CONTRLR 0.3mA 115kHz 20Pin SO Tube

Наличие: 523 шт.

Адрес доставки: Москва

Цена: ₽ 287.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC6267496

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4981AD характеристики

Атрибут	Значение атрибута
Номенклатура	L4981AD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC6267496
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Частота	100 kHz
Напряжение Питания (DC)	19.5V (max)
Рабочее Напряжение	14.5V ~ 19.5V
Номинальная Мощность	600 mW
Количество Выходных Интерфейсов	3 Output
Входное Напряжение (DC)	19.5 V
Выходное Напряжение	≤800 mV
Выходной Ток	1.50 A
Рассеяние Мощности	0.6 W
Частота Переключения	100 kHz
Тепловое Сопротивление	120 ℃/W
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	14.5V ~ 19.5V
Напряжение питания (Макс)	19.5 V
Напряжение питания (мин)	12 V
Входное напряжение	14.5.19.5 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4981AD описание продукта

DESCRIPTION
The L4981 I.C. provides the necessary features to achieve a very high power factor up to 0.99.
Realized in BCD 60II technology this power factor corrector (PFC) pre-regulator contains all the con
trol functions for designing a high efficiency-mode power supply with sinusoidal line current con
sumption.
The L4981 can be easily used in systems with mains voltages between 85V to 265V without any
line switch. This new PFC offers the possibility to work at fixed frequency (L4981A) or modulated
frequency (L4981B) optimizing the size of the in put filter; both the operating frequency modes
working with an average current mode PWM controller, maintaining sinusoidal line current without
slope compensation.
CONTROL BOOST PWM UP TO 0.99P.F.
LIMIT LINE CURRENT DISTORTION TO < 5%
UNIVERSAL INPUT MAINS
FEED FORWARD LINE AND LOAD REGULATION
AVERAGE CURRENT MODE PWM FOR MINIMUM NOISE SENSITIVITY
HIGH CURRENT BIPOLAR AND DMOS TO TEM POLE OUTPUT
LOW START-UP CURRENT (0.3mA TYP.)
UNDER VOLTAGE LOCKOUT WITH HYSTERESIS AND PROGRAMMABLE TURN ON THRESHOLD
OVERVOLTAGE, OVERCURRENT PROTECTION
PRECISE 2% ON CHIP REFERENCE EXTERNALLY AVAILABLE
SOFT START
