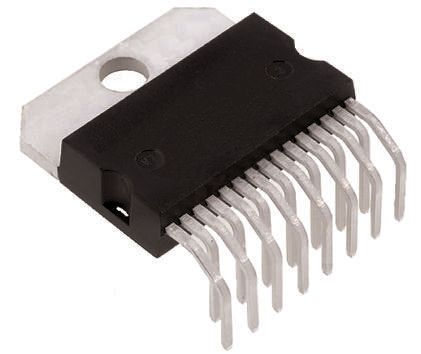

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L296HT

ST Microelectronics

Conv DC-DC 9V to 46V Step Down Single-Out 5.1V to 40V 4A 15Pin(15+Tab) MULTIWATT H Tube

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 101.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC43572426

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L296HT характеристики

Атрибут	Значение атрибута
Номенклатура	L296HT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC43572426
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	4 A
Выходная Мощность	20 W
Частота Переключения	100 kHz
Топология	Buck
Максимальное входное напряжение	46 V
Входное напряжение (мин)	9 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	9V ~ 46V
Длина	20.2 mm
Ширина	10.7 mm
Высота	5 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

L296HT описание продукта

DESCRIPTION
The L296andL296P are stepdownpower switching regulators delivering 4 A at a voltage variable from 5.1 V to 40 V.
Featuresof thedevices includesoft start,remotein hibit, thermal protection, a reset output for micro
processors and a PWM comparator input for synchronization in multichip configurations.
.4 A OUTPUT CURRENT
.5.1 V TO 40 V OUTPUT VOLTAGE RANGE
.0 TO 100 % DUTY CYCLE RANGE
.PRECISE (±2 %) ON-CHIP REFERENCE
.SWITCHING FREQUENCY UP TO 200 KHz
.VERY HIGH EFFICIENCY (UP TO 90 %)
.VERY FEW EXTERNAL COMPONENTS
.SOFT START
.RESET OUTPUT
.EXTERNAL PROGRAMMABLE LIMITING CURRENT (L296P)
.CONTROL CIRCUIT FOR CROWBAR SCR
.INPUT FOR REMOTE INHIBIT AND SYNCHRONUS PWM
.THERMAL SHUTDOWN
