KA7553A Купить - Fairchild Преобразователь DC/DC

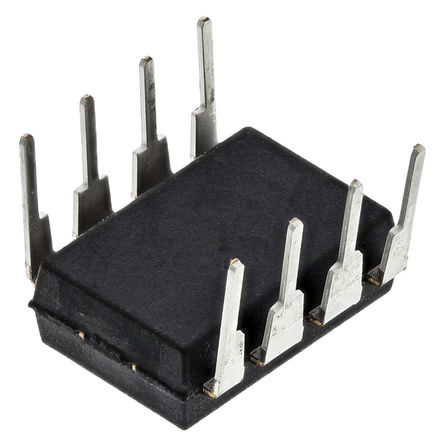

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

KA7553A

Fairchild

PMIC - voltage regulators - DC DC switch controllers Fairchild Semiconductor KA7553A DIP 8

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 46.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC114997496

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

KA7553A характеристики

Атрибут	Значение атрибута
Номенклатура	KA7553A
Производитель	Fairchild
ЧипСити Номер продукта	CC114997496
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.3V ~ 16.5V
Выходной Ток	1.5 A
Рассеяние Мощности	800 mW
Частота Переключения	135 kHz
Рабочий цикл	49 %
Выходной ток (Макс)	1.5 A
Максимальный рабочий цикл	46 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	8.7V ~ 30V
Входное напряжение	2.6 V
Длина	9.6 mm
Ширина	6.4 mm
Высота	3.4 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

KA7553A описание продукта

Description
The KA7552A/KA7553A are switching power control IC for wide operating frequency range. The internal circuits include pulse by pulse current limiting, protection, on/off control by external trigger, low standby current, soft start, and high current totempole output for driving a POWER
MOSFET. Maximum duty of the KA7552A is 70% and the KA7553A is 46%. When duty is maximum, the input threshold voltage of pin2 & pin8 are not same in KA7552A and KA7553A.
Features
• Built-in drive circuits for direct connection power MOSFET (lO = ±1.5A)
• Wide operating frequency range (5kHz ~ 600kHz)
• Pulse by pulse over current limiting
• Over load protection
• On/off control by external trigger
• Internal UVLO
• Low standby current (typ. 90uA)
• Soft start circuit
