ISO7731FQDWRQ1

Digital Isolator CMOS 3CH 100Mbps 16Pin SOIC T/R

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 343.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7897524

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7731FQDWRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7731FQDWRQ1
Производитель	TI
ЧипСити Номер продукта	CC7897524
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

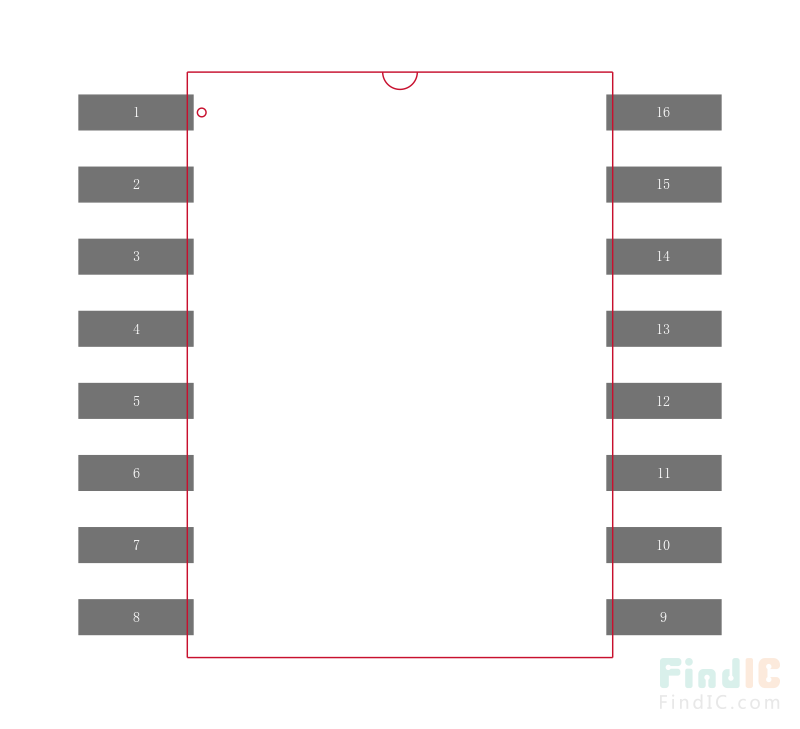

Корпус/Пакет	SOIC-16
Время Нарастания/Спада	1.3ns, 1.4ns
Количество Каналов	3 Channel
Количество Стежков	16 Position
Рассеяние Мощности	150 mW
Напряжение Изоляции	5000 Vrms
Время падения (Макс)	3.9 ns
Время падения (Макс)	3.9 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	150 mW
Напряжение питания	2.25V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.25 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7731FQDWRQ1 описание продукта

The ISO773x-Q1 devices are high-performance, triple-channel digital isolators with 5000 VRMS (DW package) and 2500 VRMS (DBQ package) isolation ratings per UL 1577.
This family of devices has reinforced insulation ratings according to VDE, CSA, TUV and CQC.
The ISO773x-Q1 family of devices provides high electromagnetic immunity and low emissions at low power consumption, while isolating CMOS or LVCMOS digital I/Os. Each isolation channel has a logic input and output buffer separated by a silicon dioxide (SiO2) insulation barrier. This device comes with enable pins which can be used to put the respective outputs in high impedance for multi-master driving applications and to reduce power consumption. The ISO7730-Q1 device has all three channels in the same direction and the ISO7731-Q1 device has two forward and one reverse-direction channel. If the input power or signal is lost, the default output is _high_ for devices without suffix F and _low_ for devices with suffix F. See the _Device Functional Modes_ section for further details.
Used in conjunction with isolated power supplies, this device helps prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. Through innovative chip design and layout techniques, electromagnetic compatibility of the ISO773x-Q1 device has been significantly enhanced to ease system-level ESD, EFT, surge, and emissions compliance. The ISO773x-Q1 family of devices is available in 16-pin wide-SOIC and QSOP packages.

Показывать

ISO7731FQDWRQ1 Даташит PDF

38 страницы, 1141 КБ

05/27/2017

просматривать

ISO7731FQDWRQ1 Другие Даташит

2 страницы, 189 КБ

06/28/2017

просматривать
