ISO121BG Купить - TI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

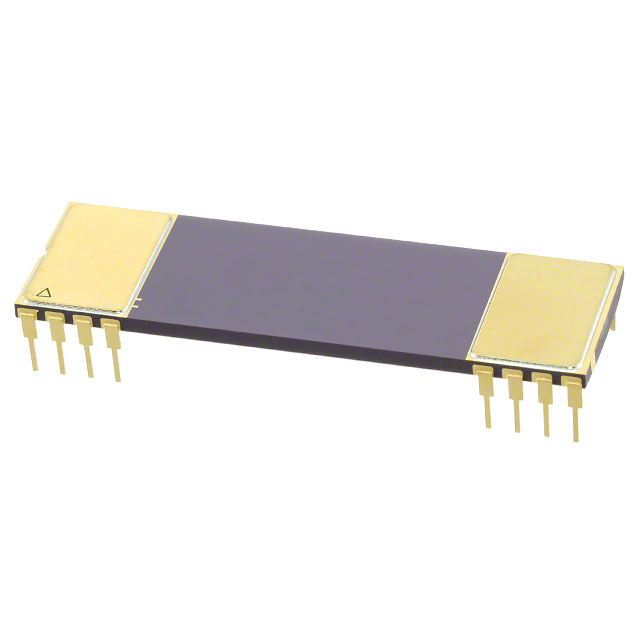

ISO121BG

TEXAS INSTRUMENTS ISO121BG Isolation Amplifier, 8 Amplifier, 25mV, 3500Vrms, ± 4.5V to ± 18V, DIP, 40Pins

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 8,080.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15114800

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO121BG характеристики

Атрибут	Значение атрибута
Номенклатура	ISO121BG
Производитель	TI
ЧипСити Номер продукта	CC15114800
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-40-16
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	115 dB
Ширина Ленты	60 kHz
Скорость Нарастания	2.00 V/μs
Напряжение Изоляции	3500 Vrms
Входное Напряжение Смещения	5 mV
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	60 kHz
Напряжение питания (Макс)	30V ~ 50V
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ISO121BG описание продукта

DESCRIPTION
The ISO120 and ISO121 are precision isolation amplifiers incorporating a novel duty cycle modulation demodulation technique. The signal is transmitted digitally across a 2pF differential capacitive barrier. With digital modulation the barrier characteristics do not affect signal integrity, which results in excellent reliability and good high frequency transient immunity across the barrier. Both the amplifier and barrier capacitors are housed in a hermetic DIP. The ISO120 and ISO121 differ only in package size and isolation voltage rating.
FEATURES
● 100% TESTED FOR PARTIAL DISCHARGE
● ISO120: Rated 1500Vrms
● ISO121: Rated 3500Vrms
● HIGH IMR: 115dB at 60Hz
● USER CONTROL OF CARRIER FREQUENCY
● LOW NONLINEARITY: ±0.01% max
● BIPOLAR OPERATION: VO = ±10V
● 0.3"-WIDE 24-PIN HERMETIC DIP, ISO120
● SYNCHRONIZATION CAPABILITY
● WIDE TEMP RANGE: –55°C to +125°C (ISO120)
APPLICATIONS
● INDUSTRIAL PROCESS CONTROL: Trans ducer Isolator for Thermocouples, RTDs, Pressure Bridges, and Flow Meters, 4mA to 20mA Loop Isolation
● GROUND LOOP ELIMINATION
● MOTOR AND SCR CONTROL
● POWER MONITORING
● ANALYTICAL MEASUREMENTS
● BIOMEDICAL MEASUREMENTS
● DATA ACQUISITION
● TEST EQUIPMENT
