INA121PA Купить - TI Усилитель прибора

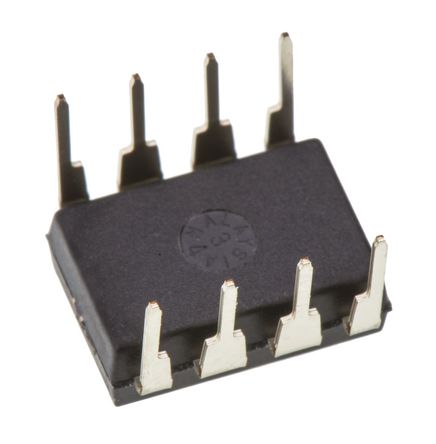

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA121PA

Instrument Amplifier, 1, 1mV, 0.07V/ s, 600kHz, 2.25V to 18V, DIP

Наличие: 90 шт.

Адрес доставки:

Цена: ₽ 233.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2585503

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA121PA характеристики

Атрибут	Значение атрибута
Номенклатура	INA121PA
Производитель	TI
ЧипСити Номер продукта	CC2585503
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	18.0V (max)
Рабочее Напряжение	2.25V ~ 18V
Ток Питания	450 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	106 dB
Ток Покоя	450 µA
Ширина Ленты	600 kHz
Скорость Нарастания	70.0 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	600 kHz
Усиление	10.0 kdB
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	4 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	600 kHz
Gain Bandwidth	50 kHz
Минимальный диапазон CMRR	72 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

INA121PA описание продукта

The INA121PA is a low power FET-input Instrumentation Amplifier offers excellent accuracy. Its versatile three-op amp design and very small size make it ideal for a variety of general purpose applications. Low bias current (±4pA) allows use with high impedance sources. Gain can be set from 1V to 10,000V/V with a single external resistor. Internal input protection can withstand up to ±40V without damage. The INA121 is laser-trimmed for very low offset voltage (±200µV), low offset drift (±2µV/°C) and high common-mode rejection (106dB at G=100). It operates on power supplies as low as ±2.25V (+4.5V), allowing use in battery operated and single 5V systems. Quiescent current is only 450µA.
±4pA Low bias current
±2µV/°C Low input offset drift
Inputs protected to ±40V
±450µA Low quiescent current
0.001% Maximum low nonlinearity error
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
