HMC820LP6CE Купить - ADI Тактовый генератор

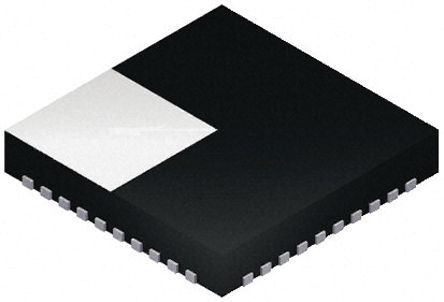

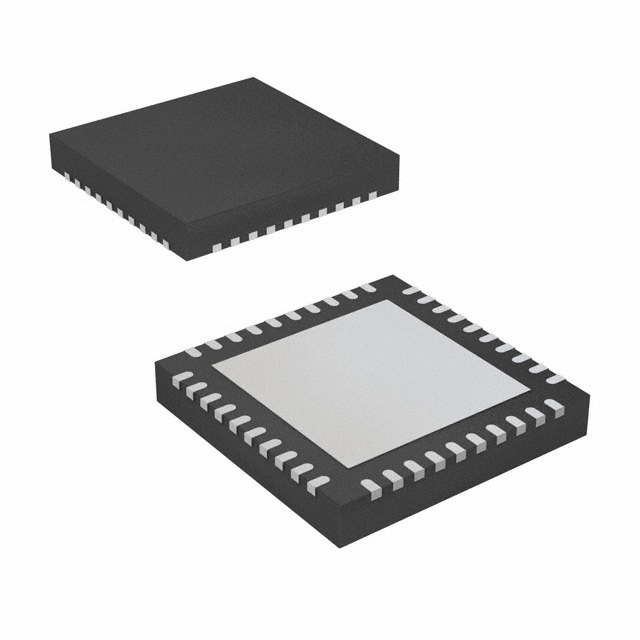

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC820LP6CE

ADI

PLL Single 1095MHz to 1275/2190MHz to 2550/4380MHz to 5100MHz 40Pin QFN Bulk

Наличие: 963 шт.

Адрес доставки: Москва

Цена: ₽ 916.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2392129

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC820LP6CE характеристики

Атрибут	Значение атрибута
Номенклатура	HMC820LP6CE
Производитель	ADI
ЧипСити Номер продукта	CC2392129
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	QFN-40
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	40 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.2V
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	3 V
Длина	6.1 mm
Ширина	6.1 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC820LP6CE описание продукта

Product Details
The HMC820LP6CE is a fully functioned Fractional-N Phase-Locked-Loop (PLL) Frequency Synthesizer with an Integrated Voltage Controlled Oscillator (VCO). The synthesizer consists of an integrated low noise VCO with a triband output, an autocalibration subsystem for low voltage VCO tuning, a very low noise digital Phase Detector (PD), a precision controlled charge pump, a low noise reference path divider and a fractional divider.
The fractional synthesizer features an advanced delta-sigma modulator design that allows both ultra-fine step sizes and low spurious products. The phase detector (PD) features cycle slip prevention (CSP) technology to allow faster frequency hopping times. Ultra low in-close phase noise and low spurious also allows wider loop bandwidths for faster frequency hopping and low micro-phonics.
For theory of operation and register map refer to the "PLLs with Integrated VCO - RF VCOs" Operating Guide.
Applications
Cellular/4G Infrastructure
Repeaters and Femtocells
Communications Test Equipment
CATV Equipment
Phased Array Applications
DDS Replacement
Very High Data Rate Radios
### Features and Benefits
RF Bandwidth: 1095-1275, 2190-2550, 4350-5100 MHz
Fractional or Integer Modes
19-Bit Prescaler
Ultra Low Phase Noise -105 dBc/Hz in Band Typ.
Figure of Merit (FOM) -227 dBc Integer
24-Bit Step Size, 3 Hz Resolution Typ.
200 MHz, 14-bit Reference Path Input
Cycle Slip Prevention
40 Lead 6x6mm SMT Package: 36mm²
