HMC1035LP6GE Купить - ADI Тактовый генератор

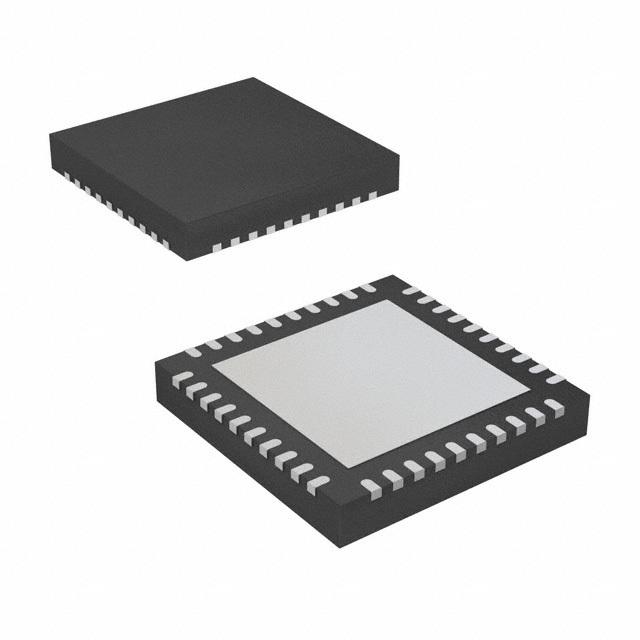

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC1035LP6GE

ADI

PLL Clock Generator Single 25MHz to 2500MHz 40Pin QFN EP Bulk

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 2,700.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1798808

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC1035LP6GE характеристики

Атрибут	Значение атрибута
Номенклатура	HMC1035LP6GE
Производитель	ADI
ЧипСити Номер продукта	CC1798808
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	QFN-40
Частота	2.5 GHz
Количество Выходных Интерфейсов	2 Output
Количество Цепей	1 Circuit
Количество Стежков	40 Position
Рабочий цикл	50 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.15V ~ 3.5V
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	3.15 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

HMC1035LP6GE описание продукта

Product Details
The HMC1035LP6GE is a low-noise, wide-band 3.3 V clock generator IC with a fractional-N Phase Locked Loop (PLL) that features an integrated Voltage Controlled Oscillator (VCO). The device provides differential clock outputs between 25 MHz and 2500 MHz range. The HMC1035LP6GE features a low noise Phase Detector (PD) and Delta-Sigma modulator, capable of operating at up to 100 MHz which permits wider loop-bandwidths and excellent spurious performance.
The HMC1035LP6GE features industry leading phase noise and jitter performance, across the operating range, that enable it to improve link level jitter performance, Bit-Error-Rates (BER) and eye diagram metrics. The superior noise floor (<-162 dBc/Hz) makes the HMC1035LP6GE an ideal source for a variety of applications–such as clock references for high speed data converters, physical layer devices (PHY), serializer/deserializer (SER DES) circuits, FPGAs and processors. The HMC1035LP6GE can also be used as an LO for 10G/40G/100G optical modules and transponders, as well as primary reference clock for 10G/40G/100G line cards, and for jitter attenuation and frequency translation.
The differential output of the HMC1035LP6GE can be set to either External Termination, which could be used for LVPECL operation, or Internal Termination for operation in an LVDS compatible mode or LVPECL. Additionally, an ouput swing adjustment makes the device flexible and compatible with a wide variety of signal level requirements. The output can be internally terminated to reduce component count and cost or could be terminated externally using standard LVPECL termination methods. An Output Mute function allows the user to shut off the outputs, such as may be required for board testing or debugging. The LVPECL/LVDS, amplitude select and Output Mute function are all programmed SPI serial programming.
The HMC1035LP6GE is designed to select between a Power Priority or a Performance Priority mode. The Power Priority setting reduces the current consumption of the part, whereas the Performance Priority setting improves the Jitter and Phase Noise performance.
The 24 bit Delta-Sigma Modulator further enhances Hittite’s Exact Frequency Mode, which enables users to generate output frequencies with 0 Hz frequency error in many applications.
**Applications
**
10G/40G/100G Optical Modules,
Transponders, Line Cards
OTN and SONET /SDH Applications
Data Converters,
Sample Clock Generation
Cellular/4G Infrastructure
High Frequency Processor/FPGA Clocks
Any Frequency Clock Rate Generation
Low Jitter SAW Oscillator Replacement
DDS Replacement
Frequency Translation
Frequency Margining
### Features and Benefits
3.3 V Only, Single Supply Rail Operation
Output Frequency Range: 25 MHz - 2500 MHz
Integer or Fractional-N mode Frequency Translation
Configurable LVDS-compatible or LVPECL type Differential Outputs
“Power Priority” and “Performance Priority” modes
<97 fs RMS Jitter Generation (12 kHz-20 MHz, 2500MHz, Typ)
-163 dBc/Hz Phase Noise Floor to Improve ADC/DAC SNR (maximum output swing levels)
Adjustable PLL Loop BW via External Filter
Output Disable/Mute Control
Lock Detect Signal
Exact Frequency Mode to achieve reference frequency tuning, and 0 Hz frequency error
40 Lead 6x6mm SMT Package: 36mm²

Показывать

HMC1035LP6GE Даташит PDF

39 страницы, 1749 КБ

08/25/2020

просматривать

HMC1035LP6GE Руководство по программированию

12 страницы, 1068 КБ

11/08/2013

просматривать

HMC1035LP6GE Другие Даташит

41 страницы, 2019 КБ

06/27/2014

просматривать

HMC1035LP6GE Другие Даташит

9 страницы, 398 КБ

09/22/2014

просматривать

HMC1035LP6GE Примечание по применению

11 страницы, 1062 КБ

06/12/2014

просматривать

HMC1035LP6GE Примечание по применению

11 страницы, 420 КБ

06/10/2014

просматривать
