HMC713LP3E Купить - ADI Радиочастотный детектор

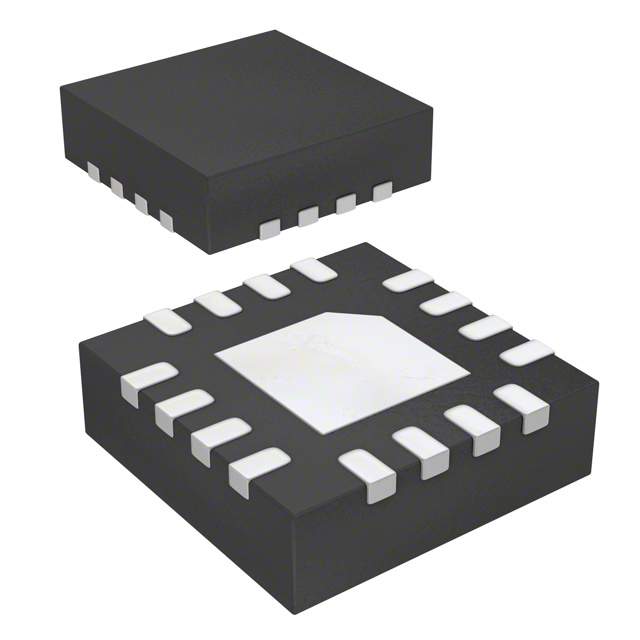

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC713LP3E

ADI

RF Detector / Controller, IC, 50MHz to 8GHz, 12 dBm Input Power, 2.7V to 5.5V supply, QFN-16

Наличие: 2,000 шт.

Адрес доставки: Москва

Цена: ₽ 2,073.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3463644

Категория продукта:

Радиочастотный детектор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC713LP3E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC713LP3E
Производитель	ADI
ЧипСити Номер продукта	CC3463644
Категория продукта	Радиочастотный детектор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	50MHz ~ 8GHz
Напряжение Питания (DC)	2.70V (min)
Ток Питания	17 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	0.22 W
Тепловое Сопротивление	184 ℃/W
Выходное напряжение (Макс)	2.1 V
Максимальная входная мощность	12 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	220 mW
точность	±1 dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HMC713LP3E описание продукта

The HMC713LP3E is a 54dB Logarithmic Detector/Controller, ideal for converting the power of RF signals with frequencies in the 50 to 8000MHz range, to a DC voltage, proportional to input power, at its output. The HMC713LP3E employs a successive compression technology which delivers 54dB of dynamic range with high measurement accuracy over a wide input frequency range. As the input signal is increased, successive amplifiers move into saturation one by one creating an accurate approximation of the logarithm function. The outputs of a series of detectors are summed, converted into voltage domain and buffered to drive the OUTP output. For detection mode, the OUTP pin is connected to the VSET input and will provide a nominal logarithmic slope of 17mV/dB and an intercept of -68dBm. The HMC713LP3E can also be used in the controller mode where an external voltage is applied to the VSET pin to create an AGC or APC feedback loop.

Показывать

HMC713LP3E Даташит PDF

14 страницы, 1107 КБ

07/23/2010

просматривать

HMC713LP3E Даташит PDF

12 страницы, 1199 КБ

04/27/2012

просматривать

HMC713LP3E Даташит PDF

18 страницы, 1341 КБ

03/07/2017

просматривать

HMC713LP3E Даташит PDF

14 страницы, 1076 КБ

12/23/2016

просматривать

HMC713LP3E Другие Даташит

12 страницы, 897 КБ

12/23/2016

просматривать

HMC713LP3E Другие Даташит

12 страницы, 853 КБ

07/23/2010

просматривать

HMC713LP3E Другие Даташит

10 страницы, 830 КБ

01/17/2011

просматривать
