HMC519 Купить - ADI Усилитель IC и модуль RF

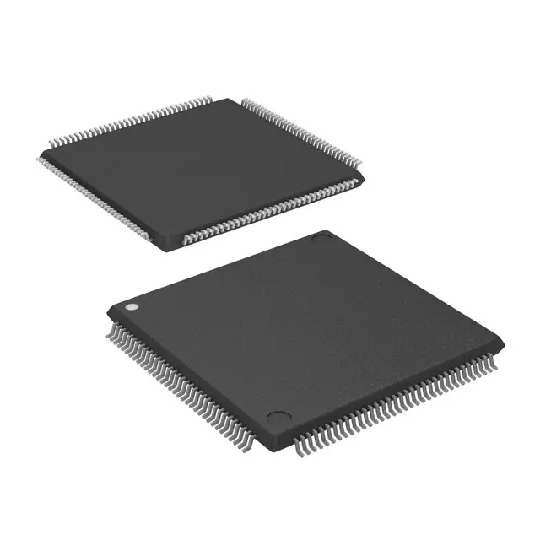

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC519

ADI

ANALOG DEVICES HMC519 RF Amplifier IC, 14dB Gain / 3.5dB Noise, 18GHz to 32GHz, 2.5V to 3.5V, Gel Pack

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 10,173.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC6916642

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC519 характеристики

Атрибут	Значение атрибута
Номенклатура	HMC519
Производитель	ADI
ЧипСити Номер продукта	CC6916642
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	8 Pin
Корпус/Пакет	Die
Частота	32000 MHz
Напряжение Питания (DC)	2.50V (min)
Ток Питания	65 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	2650 mW
Усиление	14 dB
Частота испытаний	28GHz ~ 32GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2650 mW
Напряжение питания	3 V
Напряжение питания (Макс)	3.5 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC519 описание продукта

The HMC519 is a high dynamic range GaAs PHEMT MMIC Low Noise Amplifier (LNA) which operates between 18 to 32GHz. The HMC519 provides 15dB of small signal gain, 2.8dB of noise figure and has an output IP3 greater than 23dBm. The chip can easily be integrated into hybrid or MCM assemblies due to its small size. All data is tested with the chip in a 50R test fixture connected via 0.075mm (3mil) ribbon bonds of minimal length 0.31mm (12mil). Two 0.025 mm (1mil) diameter bond wires may also be used to make the RFIN and RFOUT connections.
23dBm OIP3
3V at 65mA Single supply
50R Matched input/output
