HMC465

ADI

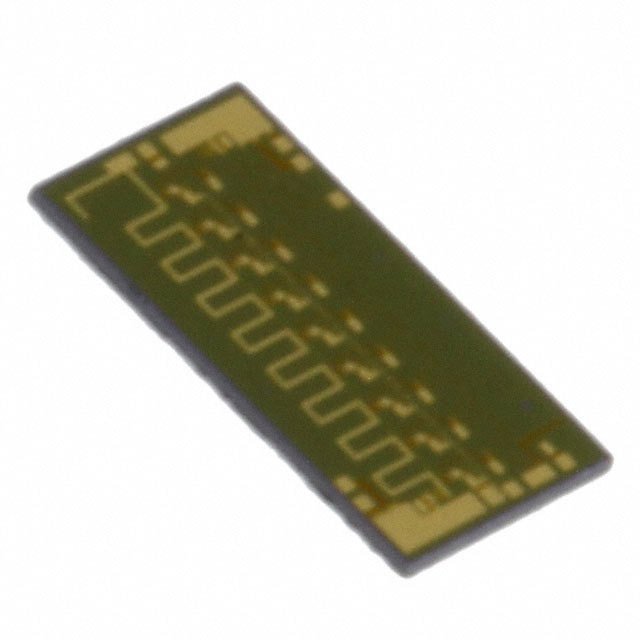

ANALOG DEVICES HMC465 RF Amplifier IC, 16.5dB Gain / 3dB Noise, DC to 20GHz, 7.5V to 8.5V, Gel Pack

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 28,302.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3560283

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC465 характеристики

Атрибут	Значение атрибута
Номенклатура	HMC465
Производитель	ADI
ЧипСити Номер продукта	CC3560283
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	Die
Частота	0Hz ~ 20GHz
Напряжение Питания (DC)	7.50V (min)
Ток Питания	160 mA
Количество Каналов	1 Channel
Рассеяние Мощности	2170 mW
Усиление	16.5 dB
Частота испытаний	12GHz ~ 20GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2170 mW
Напряжение питания	8 V
Напряжение питания (Макс)	8.5 V
Напряжение питания (мин)	7.5 V
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC465 описание продукта

Product Details
The HMC465 is a GaAs MMIC PHEMT Distributed Driver Amplifier die which operates between DC and 20 GHz. The amplifier provides 17 dB of gain, 2.5 dB noise figure and +24 dBm of saturated output power while requiring only 160 mA from a +8V supply. Gain flatness is excellent at ±0.25 dB as well as ±1 deg deviation from linear phase from DC - 10 GHz making the HMC465 ideal for OC192 fiber optic LN/MZ modulator driver amplifier as well as test equipment applications.
The HMC465 amplifier I/Os are internally matched to 50 Ohms facilitating easy integration into Multi-Chip-Modules (MCMs). All data is with the chip in a 50 Ohm test fixture connected via 0.025 mm (1 mil) diameter wire bonds of minimal length 0.31mm (12 mils).
Applications
OC192 LN/MZ Modulator Driver
Telecom Infrastructure
Test Instrumentation
Military & Space
### Features and Benefits
Gain: 17 dB
Output Voltage to 10 Vp-p
Saturated Output Power: +24 dBm
Supply Voltage: +8V @160 mA
50 Ohm Matched Input/Output
Die Size: 3.04 x 1.56 x 0.1 mm
