HEF4521BT Купить - NXP Счётчик

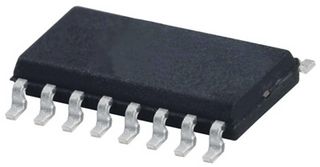

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HEF4521BT

NXP

NXP HEF4521BT Frequency Divider And Oscillator, 35MHz, 1 Gate, 1Input, 4.5V to 15.5V, SOIC-16

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 49.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC151424755

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HEF4521BT характеристики

Атрибут	Значение атрибута
Номенклатура	HEF4521BT
Производитель	NXP
ЧипСити Номер продукта	CC151424755
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	4.50V (min)
Количество Стежков	16 Position
Тактовая Частота	35 MHz
Количество Вентилей	1 Gate
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	15.5 V
Напряжение питания (мин)	4.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HEF4521BT описание продукта

The HEF4521BT is a 24-stage Frequency Divider and Oscillator consists of an overriding asynchronous master reset input (MR) and an input circuit that allows three modes of operation. The single inverting stage (A2 to Y2) functions as: a crystal oscillator, an input buffer for an external oscillator or in combination with A1 as an RC oscillator. The crystal oscillator operates in low-power mode when pins VSS1 and VDD1 are supplied via external resistors. Each flip-flop divides the frequency of the previous flip-flop by two, consequently the HEF4521B counts up to 224 = 16777216. The counting advances on the high-to-low transition of the clock (A2). The outputs from each of the last seven stages (218 to 224) are available for additional flexibility. It operates over a recommended VDD power supply range of 3 to 15V referenced to VSS (usually ground). Unused inputs must be connected to VDD, VSS or another input.
Low power crystal oscillator operation
Fully static operation
Standardized symmetrical output characteristics
Complies with JEDEC standard JESD 13-B

Показывать

HEF4521BT Даташит PDF

17 страницы, 199 КБ

02/26/2013

просматривать

HEF4521BT Другие Даташит

11 страницы, 157 КБ

09/23/1998

просматривать

HEF4521BT Примечание по применению

6 страницы, 30 КБ

07/15/2015

просматривать
