HCPL2630SD Купить - ON Semiconductor Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

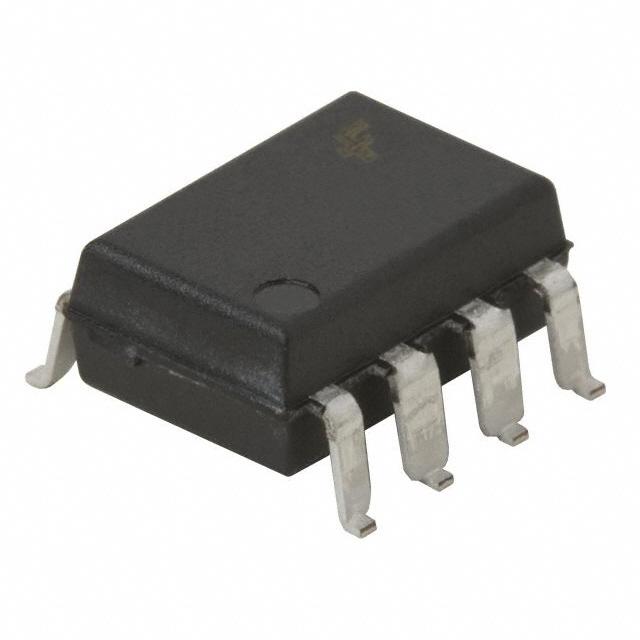

HCPL2630SD

ON Semiconductor

Optocoupler Logic-Out Open Collector DC-IN 2CH 8Pin PDIP SMD Black T/R

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 120.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC3148536

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL2630SD характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL2630SD
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC3148536
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Время Нарастания/Спада	50ns, 12ns
Количество Каналов	2 Channel
Напряжение в Прямом Направлении	1.4 V
Рассеяние Мощности	60 mW
Время Нарастания	0.05 µs
Напряжение Изоляции	2500 Vrms
Прямой ток	30 mA
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	30 mA
Время падения	0.012 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Напряжение питания	4.5V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL2630SD описание продукта

The 6N137, HCPL2601, HCPL2611 single-channel and HCPL2630, HCPL2631 dual-channel optocouplers consist of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate with a strobable output. This output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40°C to +85°C. A maximum input signal of 5mA will provide a minimum output sink current of 13mA (fan out of 8).An internal noise shield provides superior common mode rejection of typically 10kV/µs. The HCPL2601 and HCPL2631 has a minimum CMR of 5kV/µs. The HCPL2611 has a minimum CMR of 10kV/µs.
Features
---
|
Very high speed – 10 MBit/s
Superior CMR – 10 kV/µs
Double working voltage-480V
Fan-out of 8 over -40°C to +85°C
Logic gate output
Strobable output
Wired OR-open collector
U.L. recognized (File # E90700)
