HCPL2601 Купить - Fairchild Оптопара/ оптоизолятор

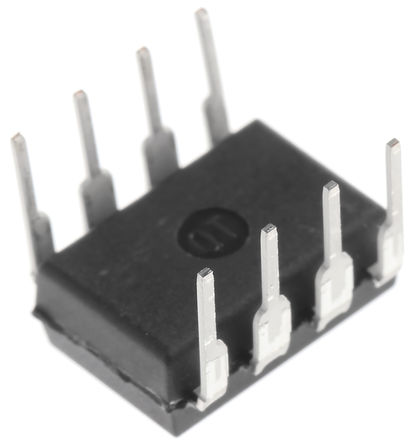

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL2601

Fairchild

FAIRCHILD SEMICONDUCTOR HCPL2601 Optocoupler, Digital Output, 1Channel, 5kV, 10Mbps, DIP, 8Pins

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 69.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC31956075

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL2601 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL2601
Производитель	Fairchild
ЧипСити Номер продукта	CC31956075
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальное Напряжение (DC)	7.00 V
Время Нарастания/Спада	50ns, 12ns
Входное Напряжение (DC)	1.40 V
Выходное Напряжение	7 V
Выходной Ток	0.05 A
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.4 V
Входной Ток	15 mA
Рассеяние Мощности	0.1 W
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	50 ns
Напряжение Изоляции	2500 Vrms
Прямой ток	50 mA
Входной ток (мин)	50 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	50 mA
Время падения	0.012 µs
Время падения (Макс)	75 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	4.5V ~ 5.5V
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL2601 описание продукта

The HCPL2601 is a 1-channel 10Mbps high-speed Logic Gate Output Optocoupler consists of a 850nm AlGaAS LED, optically coupled to a very high-speed integrated photo-detector logic gate with a strobable output. This output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over wide temperature range. A maximum input signal of 5mA will provide a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common mode rejection of typically 10kV/µs. It has a minimum CMR of 5kV/µs.
480V Double working voltage
Fan-out of 8 over -40 to +85°C temperature range
Logic gate output
Strobable output
Wired OR-open collector

Показывать

HCPL2601 Даташит PDF

12 страницы, 632 КБ

01/04/2011
