HCF4541BEY Купить - ST Microelectronics Таймер

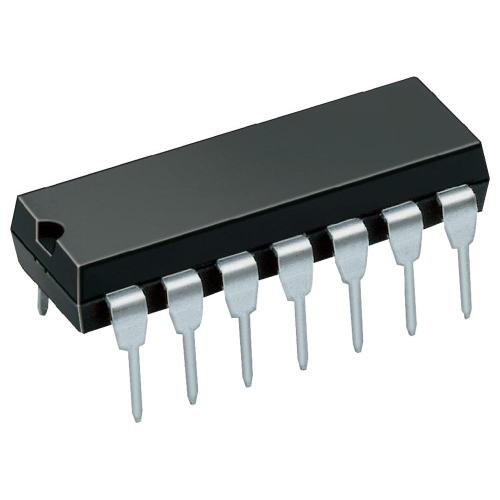

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCF4541BEY

ST Microelectronics

4000 Series 3 to 20V Programmable Timer Through Hole - DIP-14

Наличие: 40,479 шт.

Адрес доставки: Москва

Цена: ₽ 84.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC83603400

Категория продукта:

Таймер

3D модель

Оплата:

Обновлено 06.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCF4541BEY характеристики

Атрибут	Значение атрибута
Номенклатура	HCF4541BEY
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC83603400
Категория продукта	Таймер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	100 kHz
Напряжение Питания (DC)	3.00V (min)
Количество Цепей	1 Circuit
Рассеяние Мощности	200 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	3V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	3 V
Длина	20 mm
Ширина	7.1 mm
Высота	4.59 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCF4541BEY описание продукта

DESCRIPTION
The HCC/HCF4541B Programmable Timer is composed of a 16-stage binary counter, an oscillator controlled by2 external resistorsand a capacitor, an output control logic and an automatic power-on reset circuit. The counter varies on positive-edge clock transation and it can be cleared by the MASTER RESET input. The output from this timer is the Q or Q output from the 8th, 13th, or 16th counter stage. The choice of the stage depends on the time select inputs A or B (see frequency selection table).
■ 16 STAGE BINARI COUNTER
■ LOW SYMMETRICAL OUTPUT RESISTANCE, TYPICALLY 100 OHM AT VDD = 15V
■ OSCILLATOR FREQUENCY RANGE : DC TO 100kHz
■ AUTO OR MASTER RESET DISABLES OSCILLATOR DURING RESET TO REDUCE POWER DISSIPATION
■ OPERATES WITH VERY SLOW CLOCK RISE AND FALL TIMES
■ BUILT-IN LOW-POWER RC OSCILLATOR
■ EXTERNAL CLOCK (applied to pin 3) CAN BE USED INSTEAD OF OSCILLATOR
■ OPERATES AS 2N FREQUENCY DIVIDER OR AS A SINGLE-TRANSITION TIMER
■ Q/Q SELECT PROVIDES OUTPUT LOGIC LEVEL FLEXIBILITY CAPABLE OF DRIVING SIX LOW POWER TTL LOADS, THREE LOW-POWER SCHOTTKY LOADS, PR SIX HTL LOADS OVER THE RATED TEMPERATURE RANGE
■ SYMMETRICAL OUTPUT CHARACTERISTICS
■ 100% TESTED FOR QUIESCENT CURRENT AT 20V
■ 5-10-15V PARAMETRIC RATINGS
■ MEETS ALL REQUIREMENTS OF JEDECTEN TATIVE STANDARD N 13A, ”STANDARD SPE CIFICATIONS FOR DESCRIPTION OF ’ B ’ SERIES CMOS DEVICES”
