FXLA104UM12X Купить - ON Semiconductor

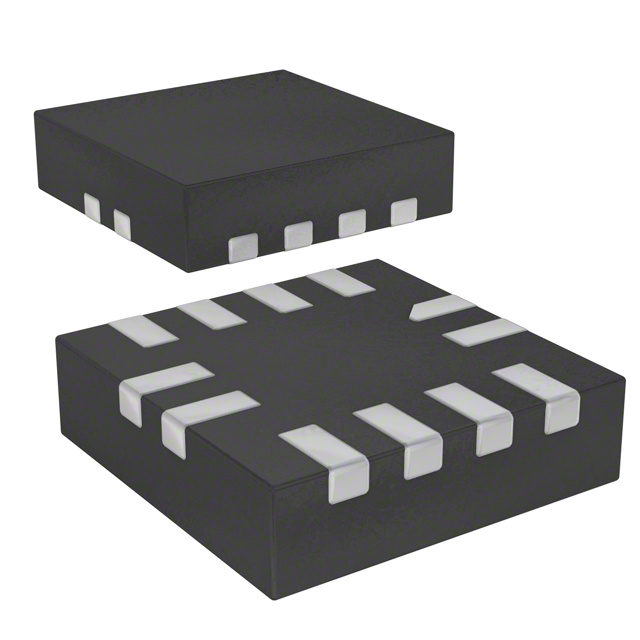

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FXLA104UM12X

ON Semiconductor

Voltage Level Translator 12Pin UMLP T/R

Наличие: 16,165 шт.

Адрес доставки: Москва

Цена: ₽ 252.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8509926

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FXLA104UM12X характеристики

Атрибут	Значение атрибута
Номенклатура	FXLA104UM12X
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8509926
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	UQFN-12
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	12 Position
Количество Битов	4 Bit
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	4 Channel
Напряжение питания	1.1V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.1 V
Длина	1.8 mm
Ширина	1.8 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FXLA104UM12X описание продукта

The FXLA104 is a configurable dual-voltage supply translator for both uni-directional and bi-directional voltage translation between two logic levels. The device allows translation between voltages as high as 3.6V to as low as 1.1V. The A port tracks the V level and the B port tracks the V level. This allows for bi-directional voltage translation over a variety of voltage levels: 1.2V, 1.5V, 1.8V, 2.5V, and 3.3V The device remains in three-state as long as either V to be powered up first. Internal power-down control circuits place the device in 3-state if either V The /OE input, when HIGH, disables both the A and B ports by placing them in a 3-state condition. The /OE input is supplied by V The FXLA104 supports bi-directional translation without the need for a direction control pin. The two ports of the device have auto-direction sense capability. Either port may sense an input signal and transfer it as an output signal to the other port.
Features
---
|
• Bi-Directional Interface between Two Levels: from 1.1V to 3.6V • Fully Configurable: Inputs and Outputs Track VCC • Non-Preferential Power-Up; Either VCC May Be Powered Up First • Outputs Switch to 3-State if Either VCC is at GND • Power-Off Protection • Bus-Hold on Data Inputs Eliminates the Need for Pull-Up Resistors; Do Not Use Pull-Up Resistors • Control Input (/OE) Referenced to VCCA Voltage • Available in 16-Terminal µMLP (1.8mm x 2.6mm) and 12-Terminal, Quad UMLP, 1.8 x 1.8mm Packages • Direction Control Not Necessary • 100Mbps Throughput when Translating Between 1.8V and 2.5V • ESD Protection Exceeds:
8kV HBM (per JESD22-A114 & Mil Std 883e 3015.7)
2kV CDM (per ESD STM5.3)

Показывать

FXLA104UM12X Даташит PDF

20 страницы, 1328 КБ

просматривать

FXLA104UM12X Даташит PDF

18 страницы, 224 КБ

07/10/2012

просматривать

FXLA104UM12X Другие Даташит

37 страницы, 4045 КБ

08/13/2020

просматривать

FXLA104UM12X Другие Даташит

20 страницы, 1345 КБ

просматривать

FXLA104UM12X Другие Даташит

18 страницы, 1227 КБ

просматривать

FXLA104UM12X Другие Даташит

2 страницы, 134 КБ

10/24/2017

просматривать

FXLA104UM12X Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FXLA104UM12X Чертежные схемы

2 страницы, 88 КБ

10/27/2016

просматривать

FXLA104UM12X Чертежные схемы

2 страницы, 96 КБ

10/27/2016

просматривать

FXLA104UM12X Примечание по применению

12 страницы, 832 КБ

10/28/2017

просматривать
