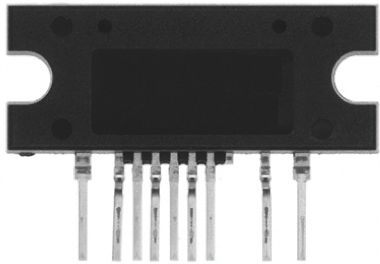

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSFR1800XS

Fairchild

Fairchild Semiconductor FSFR1800XS Intelligent Power Switch, 7A, 350 → 400V, 260W, 9Pin, SIP

Наличие: 13,818 шт.

Адрес доставки: Москва

Цена: ₽ 211.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC143581678

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSFR1800XS характеристики

Атрибут	Значение атрибута
Номенклатура	FSFR1800XS
Производитель	Fairchild
ЧипСити Номер продукта	CC143581678
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	260 W
Количество Выходных Интерфейсов	1 Output
Выходной Ток	7 A
Пробивное Напряжение	500 V
Ток Питания	7 mA
Рассеяние Мощности	11.7 W
Частота Переключения	300kHz (MAX)
Рабочий цикл	50 %
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	11700 mW
Длина	26.2 mm
Ширина	10.7 mm
Высота	3.4 mm
Рабочая Температура	-40℃ ~ 130℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

FSFR1800XS описание продукта

Description
The FSFR-XS series includes highly integrated power switches designed for high-efficiency half-bridge resonant converters. Offering everything necessary to build a reliable and robust resonant converter, the FSFRXS series simplifies designs while improving productivity and performance. The FSFR-XS series combines power MOSFETs with fast-recovery type body diodes, a highside gate-drive circuit, an accurate current controlled oscillator, frequency limit circuit, soft-start, and built-in
protection functions.
Features
Variable Frequency Control with 50% Duty Cycle for Half-Bridge Resonant Converter Topology
High Efficiency through Zero Voltage Switching (ZVS)
Internal UniFET™ with Fast-Recovery Body Diode
Fixed Dead Time (350ns) Optimized for MOSFETs
Up to 300kHz Operating Frequency
Auto-Restart Operation for All Protections with External LVCC
Protection Functions: Over-Voltage Protection (OVP), Over-Current Protection (OCP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD)
Applications
PDP and LCD TVs
Desktop PCs and Servers
Adapters
Telecom Power Supplies
