TPS54061DRBT Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

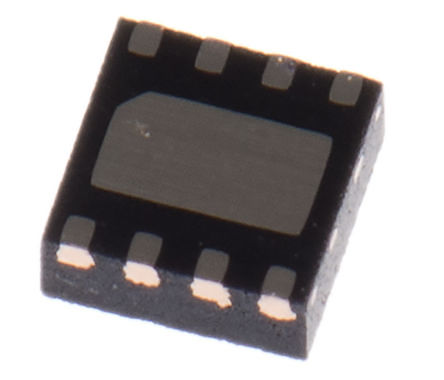

TPS54061DRBT

Conv DC-DC 4.7V to 60V Step Down Single-Out 0.8V to 58V 0.2A 8Pin VSON EP T/R

Наличие: 535 шт.

Адрес доставки: Москва

Цена: ₽ 155.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23959800

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54061DRBT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54061DRBT
Производитель	TI
ЧипСити Номер продукта	CC23959800
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSON EP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 58V
Выходной Ток	200 mA
Количество Стежков	8 Position
Ток Покоя	90.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.1 MHz
Топология	Buck
Ток Переключения	0.35 A
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4.7 V
Выходное напряжение (Макс)	58 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	200 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.7 V
Входное напряжение	4.7V ~ 60V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.92 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

TPS54061DRBT описание продукта

The TPS54061DRBT is a 60V/200mA synchronous Step-down DC-DC Converter with integrated high-side and low-side MOSFETs. Current mode control provides simple external compensation and flexible component selection. The non-switching supply current is 90 µA. Using the enable pin, shutdown supply current is reduced to 1.4µA. To increase light load efficiency the low-side MOSFET emulates a diode when the inductor current reaches zero. Under-voltage lockout is internally set at 4.5V, but can be increased using two resistors on the enable pin. The output voltage start-up ramp is controlled by the internal slow-start time.
Integrated high-side and low-side MOSFET
Diode emulation for improved light load efficiency
Peak current mode control
90µA Operating quiescent current
1.4µA Shutdown current
50 to 1100kHz Adjustable switching frequency
Synchronizes to external clock
Internal slow-start
0.8V ±1% Voltage reference
Stable with ceramic output capacitors or low-cost aluminium electrolytic
Cycle-by-cycle current limit, thermal, OVP and frequency foldback protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
