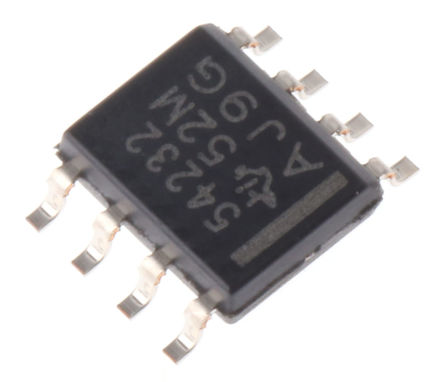

TPS54232D

Step-Down Regulator 2A, 28V Input, 1MHz Step Down SWIFT DC-DC Converter with Eco-Mode Conv DC-DC Single Step Down 3.5V to 28V 8Pin SOIC Tube

Наличие: 222 шт.

Адрес доставки: Москва

Цена: ₽ 100.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6023796

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54232D характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54232D
Производитель	TI
ЧипСити Номер продукта	CC6023796
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 25V
Выходной Ток	2 A
Количество Стежков	8 Position
Ток Покоя	85.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	25 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5 V
Напряжение питания (мин)	3.5 V
Входное напряжение	3.5V ~ 28V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Вес	0.0011616501364 kg
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS54232D описание продукта

The TPS54232D is a 28V non-synchronous Buck Converter integrates a low RDS(on) high-side MOSFET. To increase efficiency at light loads, a pulse-skipping Eco-Mode feature is automatically activated. Furthermore, the 1µA shutdown supply current allows the device to be used in battery-powered applications. Current mode control with internal slope compensation simplifies the external compensation calculations and reduces component count while allowing the use of ceramic output capacitors. A resistor divider programs the hysteresis of the input under-voltage lockout. An overvoltage transient protection circuit limits voltage overshoots during start-up and transient conditions. A cycle-by-cycle current limit scheme, frequency fold back and thermal shutdown protect the device and the load in the event of an overload condition.
3.5 to 28V Input voltage range
Adjustable output voltage down to 0.8V
Integrated 80mR high-side MOSFET supports up to 2A continuous output current
High efficiency at light loads with a pulse skipping Eco-Mode™
Fixed 1MHz switching frequency
Typical 1µA shutdown quiescent current
Adjustable slow-start limits inrush currents
Programmable UVLO threshold
Overvoltage transient protection
Cycle-by-cycle current limit, frequency fold back and thermal shutdown protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
