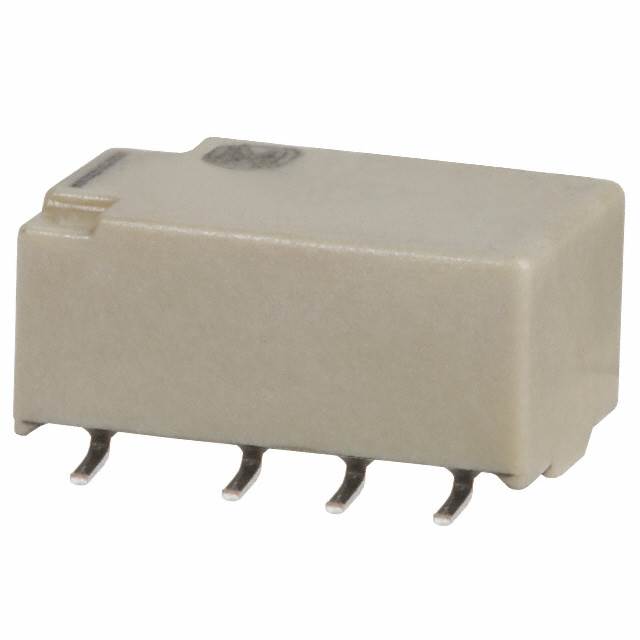

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AGQ210S4HZ

Panasonic

PANASONIC ELECTRIC WORKS AGQ210S4HZ Signal Relay, DPDT, 4.5VDC, 2A, AGQ Series, SMD, Latching Single Coil

Наличие: 941 шт.

Адрес доставки: Москва

Цена: ₽ 262.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC19659387

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AGQ210S4HZ характеристики

Атрибут	Значение атрибута
Номенклатура	AGQ210S4HZ
Производитель	Panasonic
ЧипСити Номер продукта	CC19659387
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Корпус/Пакет	DIP
Тип Контактов	DPDT
Потребляемая Мощность	100 mW
Номинальный Ток Контактов	2 A
Напряжение Катушки	4.5 VDC
Ток Катушки	22.2 mA
Сопротивление Катушки	202.5 Ω
Текущий рейтинг (Макс)	2 A
Напряжение катушки (DC)	4.5 V
Мощность катушки	100 mW
Максимальный Ток Переключения	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	10.6 mm
Ширина	7.2 mm
Высота	5.4 mm
Материал Контакта	Silver Palladium
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536490050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AGQ210S4HZ описание продукта

FEATURES
1\. High capacity: 2 A
2\. Compact flat body saves space With a small footprint of 10.6 mm (L) × 7.2 mm (W) .417 inch (L) × .283 inch (W) for space savings, it also has a very short height of 5.2 mm .205 inch. (Standard PC board type.)
3\. High sensitivity single side stable type (Nominal operating power: 100mW) is available
4\. Outstanding surge resistance.
Surge breakdown voltage between
contacts and coil: 2,500 V 2×10 µs (Telcordia) Surge breakdown voltage between
open contacts: 1,500 V 10×160 µs (FCC part 68)
5\. The use of twin crossbar contacts ensures high contact reliability. AgPd contact is used because of its good sulfide resistance. Adopting low gas molding material. Coil assembly molding technology which avoids generating volatile gas from coil.
6\. Increased packaging density Due to highly efficient magnetic circuit design, leakage flux is reduced and changes in electrical characteristics from components being mounted close-together are minimized. This all means a packaging density higher than ever before.
7\. Nominal operating power: 140 mW
8\. Outstanding vibration and shock resistance.
Functional shock resistance: 750 m/s2
Destructive shock resistance: 1,000 m/s2
Functional vibration resistance: 10 to 55 Hz (at double amplitude of 3.3 mm .130 inch)
Destructive vibration resistance: 10 to 55 Hz (at double amplitude of 5 mm .197 inch)
9\. Sealed construction allows automatic washing.
TYPICAL APPLICATIONS
1\. Telephone switchboard
2\. Telecommunications equipment
3\. Security
4\. Measurement equipment
5\. Consumer electronic and audio visual equipment
