FQPF20N06 Купить - Fairchild Труба MOS

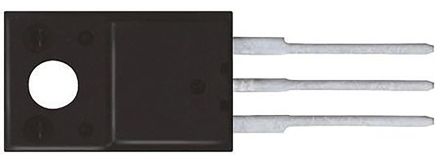

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FQPF20N06

Fairchild

Trans MOSFET N-CH 60V 15A 3Pin(3+Tab) TO-220F Rail

Наличие: 39,071 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC13884611

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FQPF20N06 характеристики

Атрибут	Значение атрибута
Номенклатура	FQPF20N06
Производитель	Fairchild
ЧипСити Номер продукта	CC13884611
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	15.0 A
Номинальная Мощность	30 W
Сопротивление Сток-исток (Открытого Канала)	60.0 mΩ
Полярность	N-Channel
Рассеяние Мощности	30 W
Напряжение Сток-исток (Vds)	60 V
Пробивное Напряжение (Стока-исток)	60.0 V
Пробивное Напряжение (Затвор-Исток)	±25.0 V
Непрерывный Ток Стока (Ids)	15.0 A
Время Нарастания	45 ns
Входная емкость (Ciss)	590pF @25V(Vds)
Максимальная входная мощность	30 W
Время падения	25 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	30W (Tc)
Длина	10.36 mm
Ширина	4.9 mm
Высота	16.07 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FQPF20N06 описание продукта

These N-Channel enhancement mode power field effect transistors are produced using Fairchild s proprietary, planar stripe, DMOS technology.
This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are well suited for low voltage applications such as DC/DC converters, high efficiency switching for power management in portable and battery operated products.
Product Highlights
15A, 60V, R
DS(on)
= 0.06
W
@V
GS
= 10 V
Low gate charge ( typical 11.5 nC)
Low Crss ( typical 25 pF)
Fast switching
100% avalanche tested
Improved dv/dt capability
175°C maximum junction temperature rating
