FQP9N50C Купить - Fairchild Труба MOS

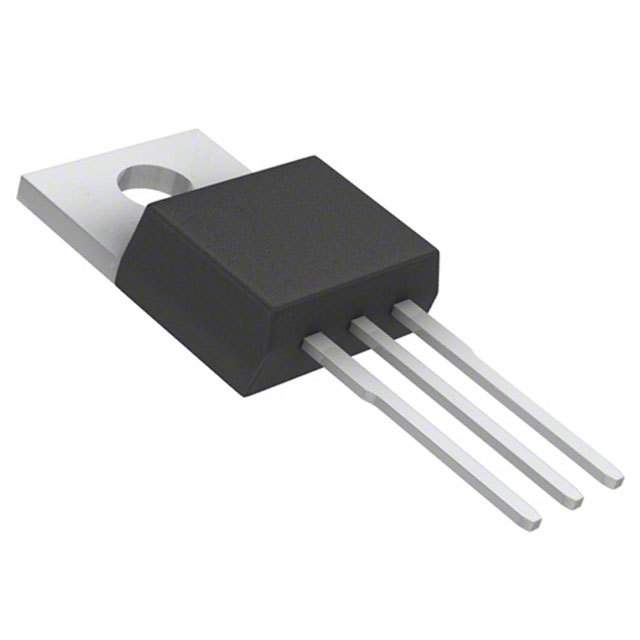

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FQP9N50C

Fairchild

Trans MOSFET N-CH 500V 9A 3Pin(3+Tab) TO-220AB Rail

Наличие: 14,579 шт.

Адрес доставки: Москва

Цена: ₽ 115.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC16868525

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FQP9N50C характеристики

Атрибут	Значение атрибута
Номенклатура	FQP9N50C
Производитель	Fairchild
ЧипСити Номер продукта	CC16868525
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	500 V
Номинальный Ток	9.00 A
Сопротивление Сток-исток (Открытого Канала)	800 mΩ
Полярность	N-Channel
Рассеяние Мощности	135 W
Напряжение Сток-исток (Vds)	500 V
Пробивное Напряжение (Стока-исток)	500 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	9.00 A
Время Нарастания	65 ns
Входная емкость (Ciss)	1030pF @25V(Vds)
Максимальная входная мощность	135 W
Время падения	64 ns
Рассеиваемая Мощность (Макс)	135W (Tc)
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FQP9N50C описание продукта

General Description
These N-Channel enhancement mode power field effect transistors are produced using Fairchild’s proprietary, planar stripe, DMOS technology. This advanced technology has been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are well suited for high efficiency switched mode power supplies, active power factor correction, electronic lamp ballasts based on half bridge topology.
Features
• 9 A, 500V, RDS(on)= 0.8 Ω@VGS= 10 V
• Low gate charge ( typical 28 nC)
• Low Crss ( typical 24 pF)
• Fast switching
• 100% avalanche tested
• Improved dv/dt capability

Показывать
