STW15NB50 Купить - ST Microelectronics Труба MOS

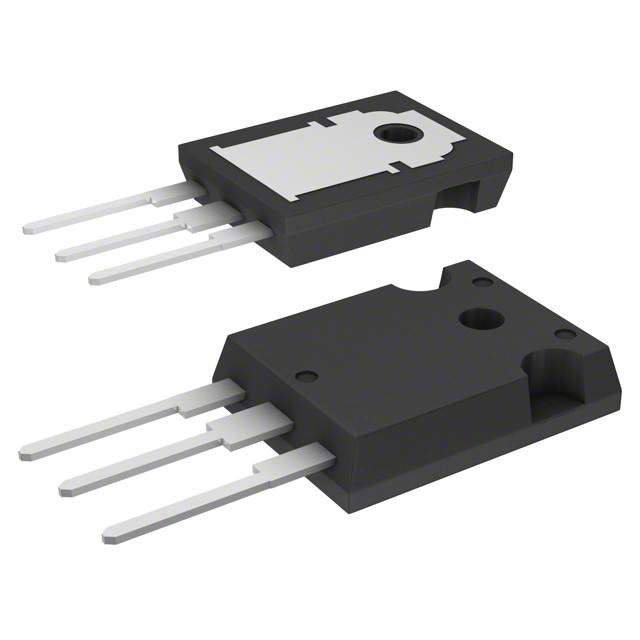

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STW15NB50

ST Microelectronics

TO-247 N-CH 500V 14.6A

Наличие: 882 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC134749086

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STW15NB50 характеристики

Атрибут	Значение атрибута
Номенклатура	STW15NB50
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC134749086
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	500 V
Номинальный Ток	14.6 A
Полярность	N-CH
Рассеяние Мощности	190 W
Напряжение Сток-исток (Vds)	500 V
Непрерывный Ток Стока (Ids)	14.6 A
Время Нарастания	14 ns
Входная емкость (Ciss)	3400pF @25V(Vds)
Время падения	25 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	190W (Tc)
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

STW15NB50 описание продукта

DESCRIPTION
Using the latest high voltage MESH OVERLAY™ process, SGS-Thomson has designed an advanced family of power MOSFETs with outstanding performances. The new patent pending strip layout coupled with the Company’s proprietary edge termination structure, gives the lowest RDS(on) per area, exceptional avalanche and dv/dt capabilities and unrivalled gate charge and switching characteristics.
■ TYPICAL RDS(on) = 0.33 Ω
■ EXTREMELY HIGH dv/dt CAPABILITY
■ ± 30V GATE TO SOURCE VOLTAGE RATING
■ 100% AVALANCHE TESTED
■ VERY LOW INTRINSIC CAPACITANCES
■ GATE CHARGE MINIMIZED
APPLICATIONS
■ HIGH CURRENT, HIGH SPEED SWITCHING
■ SWITCH MODE POWER SUPPLIES (SMPS)
■ DC-AC CONVERTERS FOR WELDING EQUIPMENT AND UNINTERRUPTIBLE POWER SUPPLIES AND MOTOR DRIVE
