CD4027BE Купить - TI Бистабильный мультивибратор

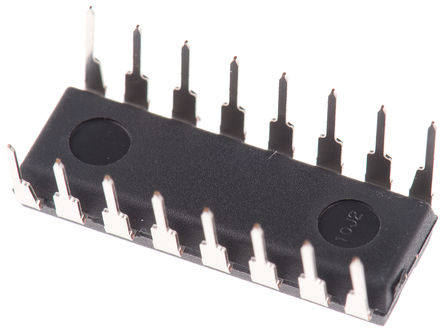

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4027BE

Flip-Flop, Master/Slave, Complementary, Positive Edge, CD4027, JK, 45ns, 24MHz, 6.8mA, DIP

Наличие: 2,629 шт.

Адрес доставки: Москва

Цена: ₽ 32.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC769140

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4027BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4027BE
Производитель	TI
ЧипСити Номер продукта	CC769140
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	24 MHz
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	6.8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Тактовая Частота	24 MHz
Количество Битов	2 Bit
Полярность	Non-Inverting, Inverting
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	500 mW
Количество Вентилей	2 Gate
Входная Ёмкость	5 pF
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4027BE описание продукта

The CD4027BE is a Single Monolithic Chip Integrated Circuit, containing two identical complementary-symmetry J-K master-slave flip-flops. Each flip-flop has provisions for individual J, K, set, reset and clock input signals. Buffered Q and Q\ signals are provided as outputs. This input-output arrangement provides for compatible operation with the RCA-CD4013B dual D-type flip-flop. The CD4027BE is useful in performing control, register and toggle functions. Logic levels present at the J and K inputs along with internal self-steering control the state of each flip-flop, changes in the flip-flop state are synchronous with the positive-going transition of the clock pulse. Set and reset functions are independent of the clock and are initiated when a high level signal is present at either the Set or Reset input.
Set-reset capability
Static flip-flop operation, retains state indefinitely with clock level either high or low
Medium speed operation - 16MHz (typical) clock toggle rate at 10V
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V over full package-temperature range, 100nA at 18V and 25°C
5, 10 and 15V Parametric ratings

Показывать

CD4027BE Даташит PDF

27 страницы, 1512 КБ

09/04/2015
