CA3140EZ Купить - Intersil Операционный усилитель

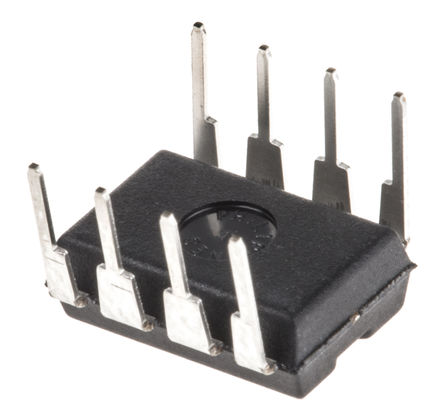

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CA3140EZ

Intersil

INTERSIL CA3140EZ Operational Amplifier, Single, 1 Amplifier, 4.5MHz, 9V/µs, 4V to 36V, DIP, 8Pins

Наличие: 7,659 шт.

Адрес доставки: Москва

Цена: ₽ 103.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC1666661

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3140EZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3140EZ
Производитель	Intersil
ЧипСити Номер продукта	CC1666661
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Выходной Ток	10mA @5V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	4.5 MHz
Скорость Нарастания	9.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.7 MHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	4.5 MHz
Минимальный диапазон CMRR	90 dB
Напряжение питания	4V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4 V
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CA3140EZ описание продукта

The CA3140EZ is a BiMOS operational amplifier with MOSFET input/bipolar output in 8 pin DIP package. It combines advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip. This BiMOS operational amplifier has gate protected MOSFET (PMOS) transistors in input circuit to provide very high input impedance, very low input current and high speed performance. The CA3140EZ is internally phase compensated to achieve stable operation in unity gain follower operation. It has access terminal for supplementary external capacitor if additional frequency roll off is desired. The output stage uses bipolar transistors and includes built-in protection against damage from load terminal short circuit to either supply rail or to ground.
Gain bandwidth product of 4.5MHz
Supply voltage from 4V to 36V
Slew rate of 9V/µs
Input offset voltage of 5mV at Vs = ±15V
Input offset current of 0.5pA at Vs = ±15V
Common mode rejection ratio (CMRR) of 90dB at Vs = ±15V,
Operating temperature range from -55°C to 125°C
This device is sensitive to electrostatic discharge. Users should follow proper IC handling procedures.
