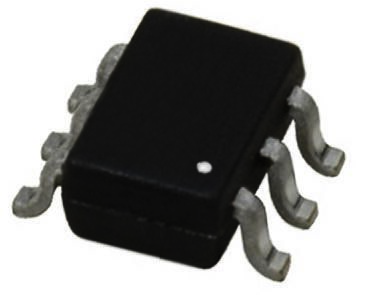

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDC6327C

Fairchild

Trans MOSFET N/P-CH 20V 2.7A/1.9A 6Pin SuperSOT T/R

Наличие: 12,714 шт.

Адрес доставки: Москва

Цена: ₽ 17.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC16257600

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDC6327C характеристики

Атрибут	Значение атрибута
Номенклатура	FDC6327C
Производитель	Fairchild
ЧипСити Номер продукта	CC16257600
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Номинальный Ток	2.70 A
Количество Стежков	6 Position
Сопротивление Сток-исток (Открытого Канала)	0.069 Ω
Полярность	N-Channel, P-Channel, Dual N-Channel, Dual P-Channel
Рассеяние Мощности	960 mW
Пороговое Напряжение	900 mV
Входная Ёмкость	315 pF
Заряд Затвора	2.85 nC
Напряжение Сток-исток (Vds)	20 V
Пробивное Напряжение (Стока-исток)	20.0 V
Пробивное Напряжение (Затвор-Исток)	±8.00 V
Непрерывный Ток Стока (Ids)	2.70 A, 1.90 A
Время Нарастания	14.0 ns
Входная емкость (Ciss)	325pF @10V(Vds)
Максимальная входная мощность	700 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	0.96 W
Длина	3 mm
Ширина	1.7 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FDC6327C описание продукта

The FDC6327C is a dual N/P-channel MOSFET produced using advanced PowerTrench® process. It has been especially tailored to minimize ON-state resistance and yet maintain low gate charge for superior switching performance. This device has been designed to offer exceptional power dissipation in a very small footprint for applications where the bigger more expensive packages are impractical. It is suitable for use with load switch and DC-to-DC converter applications.
Low gate charge
Fast switching speed
High performance Trench technology for extremely low RDS (ON)
Small footprint
Low profile
