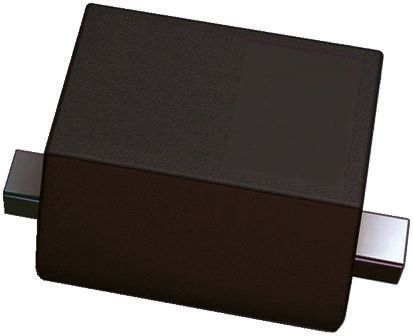

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESD5Z12T1G

ON Semiconductor

ON SEMICONDUCTOR ESD5Z12T1G ESD Protection Device, TVS, 25V, SOD-523, 2Pins, 12V, 200mW

Наличие: 2,164 шт.

Адрес доставки: Москва

Цена: ₽ 4.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC379835

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESD5Z12T1G характеристики

Атрибут	Значение атрибута
Номенклатура	ESD5Z12T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC379835
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-523-2
Рабочее Напряжение	12 V
Ёмкость	55 pF
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	14.1 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	240 W
Зажимное напряжение	25 V
Испытательный ток	1 mA
Пиковая импульсная мощность	240 W
Минимальное напряжение пробоя	14.1 V
Обратное напряжение пробоя	14.1 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500 mW
Длина	1.3 mm
Ширина	0.9 mm
Высота	0.7 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ESD5Z12T1G описание продукта

The ESD5Z12T1G is a Transient Voltage Suppressor Diode designed to protect voltage sensitive components from ESD and transient voltage events. Excellent clamping capability, low leakage and fast response time, make these parts ideal for ESD protection on designs where board space is at a premium. Because of its small size, it is suited for use in cellular phones, portable devices, digital cameras, power supplies and many other portable applications.
Low clamping voltage
Peak power up to 240W @ 8 x 20s pulse
Low leakage
<1ns Response time
ESD rating of Class-3 (>16kV) per human body model
IEC61000-4-2 Level-4 ESD protection
IEC61000-4-4 Level-4 EFT protection
-55 to 150°C Operating junction temperature range

Показывать

ESD5Z12T1G Даташит PDF

5 страницы, 65 КБ

12/18/2014
