EL1883ISZ Купить - Intersil Активная деталь

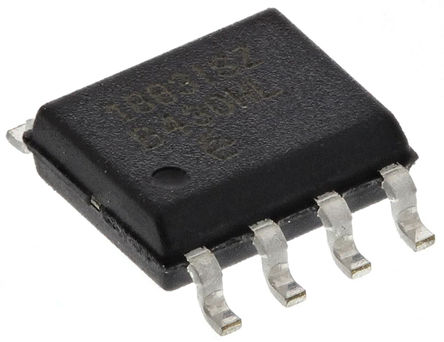

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

EL1883ISZ

Intersil

EL1883 Series 5V 1.5mA NTSC / PAL / SECAM Sync Seperator - SOIC-8

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 186.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC42618475

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

EL1883ISZ характеристики

Атрибут	Значение атрибута
Номенклатура	EL1883ISZ
Производитель	Intersil
ЧипСити Номер продукта	CC42618475
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	1.5 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Рассеяние Мощности	400 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

EL1883ISZ описание продукта

The EL1883ISZ is a Video Sync Separator manufactured using Elantec"s high performance analog CMOS process. This device extracts sync timing information from both standard and non-standard video input and also in the presence of Macrovision pulses. It provides composite sync, vertical sync, burst/back porch timing and horizontal outputs. Fixed 70mV sync tip slicing provides sync edge detection when the video input level is between 0.5 and 2VP-P (sync tip amplitude 143 to 572mV). A single external resistor sets all internal timing to adjust for various video standards. The composite sync output follows video in sync pulses and a vertical sync pulse is output on the rising edge of the first vertical serration following the vertical pre-equalizing string. For non-standard vertical inputs, a default vertical pulse is output when the vertical signal stays low for longer than the vertical sync default delay time. The horizontal output gives horizontal timing with pre/post equalizing pulses.
NTSC, PAL, SECAM, non-standard video sync separation
70mV Fixed slicing of video input levels from 0.5 to 2Vp-p
1.5mA (typical) Low supply current
Composite sync output
Vertical output
Horizontal output
Burst/back porch output
Macrovision compatible
