DRV8840PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

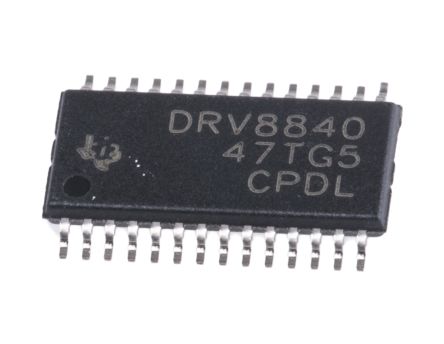

DRV8840PWP

TEXAS INSTRUMENTS DRV8840PWP Motor Driver, Brushed, 8.2V to 45V supply, 3.3V/2.5A/2Outputs, HTSSOP-28

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 1,040.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18420703

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8840PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8840PWP
Производитель	TI
ЧипСити Номер продукта	CC18420703
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.20V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Выходной Ток	2.5 A
Количество Стежков	28 Position
Сопротивление Сток-исток (Открытого Канала)	200 mΩ
Частота Переключения	50 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.2V ~ 45V
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	8.2 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8840PWP описание продукта

The DRV8840PWP is a 5A Brushed DC Motor Driver with inrush protection (PH/EN Ctrl). The DRV8840 provides an integrated motor driver solution for printers, scanners and other automated equipment applications. The device has one H-bridge driver and is intended to drive one DC motor. The output driver block for each consists of N-channel power MOSFET"s configured as full H-bridges to drive the motor windings. The DRV8840 can supply up to 5A peak output current (with proper heat sinking at 24V and 25°C). A simple parallel digital control interface is compatible with industry-standard devices. Decay mode is programmable to allow braking or coasting of the motor when disabled. Internal shutdown functions are provided for over-current protection, short-circuit protection, under-voltage lockout and over-temperature.
Single H-bridge current-control motor driver
5-bit winding current control allows up to 32 current levels
Low MOSFET on-resistance
Green product and no Sb/Br
