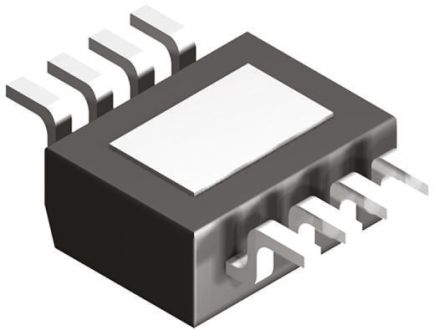

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV103H

Peripheral Driver, PWM Solenoid, Valve, Coils, 1 Output, 8V to 32V supply, 40V/3A out, HSOP-8

Наличие: 768 шт.

Адрес доставки: Москва

Цена: ₽ 390.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21953863

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV103H характеристики

Атрибут	Значение атрибута
Номенклатура	DRV103H
Производитель	TI
ЧипСити Номер продукта	CC21953863
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Частота	0.1 MHz
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	40 V
Выходной Ток	3 A
Количество Каналов	1 Channel
Время Нарастания	2000 ns
Выходной ток (Макс)	3 A
Время падения	2000 ns
Время падения (Макс)	2000 ns
Время падения (Макс)	2000 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 32V
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	8 V
Длина	5 mm
Ширина	3.9 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV103H описание продукта

The DRV103H is a DMOS low-side Power Switch employs a pulse-width modulated (PWM) output. Its rugged design is optimized for driving electromechanical devices. The DRV103 is also ideal for driving thermal devices such as heaters, coolers and lamps. PWM operation conserves power and reduces heat rise, resulting in higher reliability. In addition, adjustable PWM allows fine control of the power delivered to the load. DC-to-PWM output delay time and oscillator frequency are also externally adjustable. The driver can be set to provide a strong initial closure, automatically switching to a "soft" hold mode for power savings. A resistor, analogue voltage or Digital-to-analogue (D/A) converter can control the duty cycle. An output OK flag indicates when thermal shutdown or over-current occurs.
Digitally controlled input
PWM output
Adjustable delay and duty cycle
Thermal and current limit shutdown with status ok indicator flag
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
