DF06S Купить - Fairchild Мостиковый выпрямитель

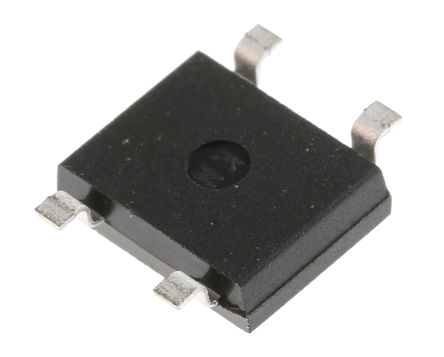

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DF06S

Fairchild

Diode Rectifier Bridge Single 600V 1.5A 4Pin SDIP SMD T/R

Наличие: 41,901 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11864710

Категория продукта:

Мостиковый выпрямитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DF06S характеристики

Атрибут	Значение атрибута
Номенклатура	DF06S
Производитель	Fairchild
ЧипСити Номер продукта	CC11864710
Категория продукта	Мостиковый выпрямитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SDIP-4
Номинальное Напряжение (DC)	600 V
Номинальный Ток	1.50 A
Ёмкость	25.0 pF
Выходной Ток	≤1.50 A
Ток Нагрузки	1.5 A
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.1V @1.5A
Рассеяние Мощности	3.1 W
Прямой ток	1.5 A
Максимальный ток перенапряжения (Ifsm)	50 A
Максимальное прямое напряжение (Макс)	1.1 V
Прямой ток (макс)	1.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Длина	8.51 mm
Ширина	6.5 mm
Высота	2.6 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DF06S описание продукта

The DF06S is a glass passivated Bridge Rectifier with the ever-pressing need to improve power supply efficiency, improve surge rating, improve reliability and reduce size, the DFxS family sets a standard in performance. The design offers an surge rating of 50A. This is important when improving reliability and increasing efficiency. High efficiency designs strive to reduce circuit resistance, which, unfortunately can result in increased inrush surge. As such high surge current ratings can be required to maintain or improve reliability. The design also offers better efficiency by achieving a 1.5A VF of 1.1V maximum at 25°C. This lower VF also supports cooler and more efficient operation.
420V Maximum RMS bridge input voltage
3.1W Power dissipation
25pF at 4V/1MHz Total capacitance per leg
UL Certified
