CD4098BE Купить - TI Бистабильный мультивибратор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

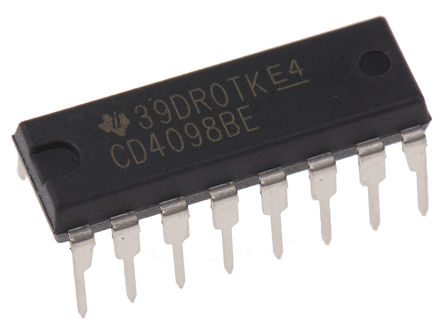

CD4098BE

Monostable Multivibrator, CD4098, 100ns, 6.8mA, 3V to 18V, DIP-16

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 10.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC627843

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 10.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4098BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4098BE
Производитель	TI
ЧипСити Номер продукта	CC627843
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Цифровой Логический Уровень	CMOS
Напряжение Питания (DC)	15.0 V, 18.0 V (max)
Рабочее Напряжение	3V ~ 18V
Выходной Ток	6.8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Количество Битов	2 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	500 mW
Количество Вентилей	2 Gate
Входная Ёмкость	5.00 pF
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4098BE описание продукта

The CD4098BE is a CMOS dual monostable Multivibrator provides stable retriggerable/resettable one-shot operation for any fixed-voltage timing application. An external resistor (RX) and an external capacitor (CX) control the timing for the circuit. Adjustment of RX and CX provides a wide range of output pulse widths from the Q and Q\ terminals. The time delay from trigger input to output transition (trigger propagation delay) and the time delay from set input to output transition (reset propagation delay) are independent of RX and CX. Leading-edge-triggering (+TR) and trailing-edge-triggering (-TR) input are provided for triggering from either edge of an input pulse. An unused +TR input should be tied to VSS. An unused (-TR) input should be tied to VDD. A RESET (on low level) is provided for immediate termination of the output pulse or to prevent output pulses when power is turned on.
Retriggerable/resettable capability
Trigger and reset propagation delays independent of RX, CX
Triggering from leading or trailing edge
Q and Q\ buffered outputs available
Separate resets
Wide range of output-pulse widths
100% Tested for maximum quiescent current at 20V
Maximum input current of 1µA at 18V
Standardized, symmetrical output characteristics
Green product

Показывать

CD4098BE Даташит PDF

16 страницы, 944 КБ

12/18/2015
