L6207N Купить - ST Microelectronics Драйвер электродвигателя

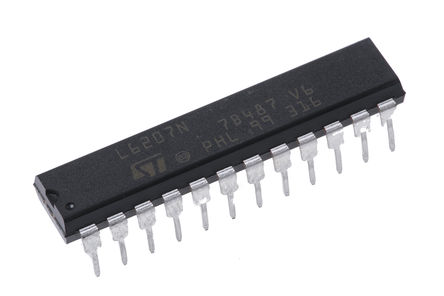

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6207N

ST Microelectronics

DMOS Full Bridge PWM Motor Driver 48V 24Pin Power PDIP Tube

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 384.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11024466

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6207N характеристики

Атрибут	Значение атрибута
Номенклатура	L6207N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11024466
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	PDIP-24
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.8 A
Ток Питания	10.0 mA
Количество Каналов	2 Channel
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	31.75 mm
Ширина	6.6 mm
Высота	3.3 mm
Толщина	4.32 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6207N описание продукта

DESCRIPTION
The L6207 is a DMOS Dual Full Bridge designed for motor control applications, realized in MultiPower BCD technology, which combines isolated DMOS Power Transistors with CMOS and bipolar circuits on the same chip. The device also includes two independent constant off time PWM Current Controllers that performs the chopping regulation. Available in PowerDIP24 (20+2+2), PowerSO36 and SO24 (20+2+2) packages, the L6207 features a non-dissipative overcurrent protection on the high side Power MOSFETs and thermal shutdown.
■ OPERATING SUPPLY VOLTAGE FROM 8 TO 52V
■5.6A OUTPUT PEAK CURRENT (2.8A DC)
■RDS(ON)0.3ΩTYP. VALUE @ Tj= 25 °C
■OPERATING FREQUENCY UP TO 100KHz
■NON DISSIPATIVE OVERCURRENT PROTECTION
■DUAL INDEPENDENT CONSTANT tOFF PWM CURRENT CONTROLLERS
■SLOW DECAY SYNCHRONOUS RECTIFICATION
■CROSS CONDUCTION PROTECTION
■THERMAL SHUTDOWN
■UNDER VOLTAGE LOCKOUT
■INTEGRATED FAST FREE WHEELING DIODES
TYPICAL APPLICATIONS
■BIPOLAR STEPPER MOTOR
■DUAL DC MOTOR

Показывать

L6207N Даташит PDF

33 страницы, 628 КБ

02/21/2013
