L6208Q Купить - ST Microelectronics Драйвер электродвигателя

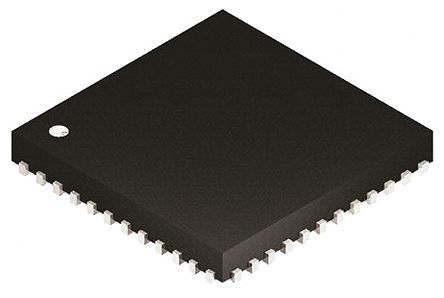

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6208Q

ST Microelectronics

STMICROELECTRONICS L6208Q Motor Driver, DMOS, 8V to 52V supply, 52V/2.5A/2Outputs, QFN-48

Наличие: 5,239 шт.

Адрес доставки: Москва

Цена: ₽ 3,241.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC44555675

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6208Q характеристики

Атрибут	Значение атрибута
Номенклатура	L6208Q
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC44555675
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	QFN-48
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	2.5 A
Количество Стежков	48 Position
Частота Переключения	100 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	7.15 mm
Ширина	7.15 mm
Высота	0.95 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6208Q описание продукта

The L6208Q is a DMOS fully integrated Stepper Motor Driver with non-dissipative overcurrent protection, realized in BCD multipower technology, which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. The device includes all the circuitry needed to drive a two-phase bipolar stepper motor including: a dual DMOS full bridge, the constant OFF time PWM current controller that performs the chopping regulation and the phase sequence generator that generates the stepping sequence. It features a non-dissipative overcurrent protection on the high-side power MOSFETs and thermal shutdown.
Non-dissipative overcurrent protection
Dual independent constant tOFF PWM current controllers
Fast/slow decay mode selection
Fast decay quasi-synchronous rectification
Decoding logic for stepper motor full and half step drive
Cross conduction protection
Thermal shutdown
Under-voltage lockout
Integrated fast free-wheeling diodes
5.6A Output peak current (2.8A RMS)
0.3R at Tj=25°C Typical RDS(ON)
Up to 100kHz operating frequency
