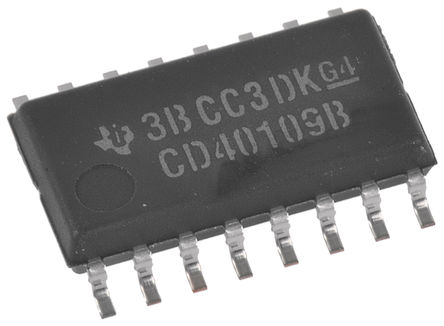

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

CD40109BNSR

TEXAS INSTRUMENTS CD40109BNSR Voltage Level Translator, 4Input, 6.8mA, 180ns, 3V to 18V, SOP-16

Наличие: 785 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 60.35

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC18206833

Категория продукта:

Преобразователь напряжения и электроуровня

Упаковка: SOP-16

Дата доставки: 7 дней

Оплата:

Обновлено 05.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CD40109BNSR характеристики

Атрибут	Значение атрибута
Номенклатура	CD40109BNSR
Производитель	TI
ЧипСити Номер продукта	CC18206833
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOP-16
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	6.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	4 Bit
Время Задержки Распространения	100 ns
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	5.6 mm
Высота	1.85 mm
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

CD40109BNSR описание продукта

The CD40109BNSR is a quad CMOS low-to-high Voltage Level Shifter contains four low-to-high-voltage level-shifting circuits. Each circuit will shift a low-voltage digital-logic input signal (A, B, C, D) with logical 1=VCC and logical 0=VSS to a higher-voltage output signal (E, F, G, H) with logical 1=VDD and logical 0=VSS. The CD40109, unlike other low-to-high level-shifting circuits, does not require the presence of the high-voltage supply (VDD) before the application of either the low-voltage supply (VCC) or the input signals. There are no restrictions on the sequence of application of VDD, VCC or the input signals. In addition, with one exception there are no restrictions on the relative magnitudes of the supply voltages or input signals within the device maximum ratings, provided that the input signal swings between VSS and at least 0.7VCC, VCC may exceed VDD and input signals may exceed VCC and VDD.
Up and down level-shifting capability
Three-state outputs with separate enable controls
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Green product and no Sb/Br
