UCC27322DGN Купить - TI Драйвер FET

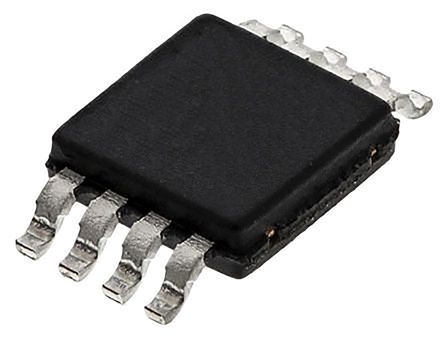

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27322DGN

MOSFET DRVR 9A 1Out Lo Side Non-Inv 8Pin HTSSOP EP Tube

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 11,235.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC28947392

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27322DGN характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27322DGN
Производитель	TI
ЧипСити Номер продукта	CC28947392
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	15.0V (max)
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	9 A
Количество Стежков	8 Position
Рассеяние Мощности	3000 mW
Время Нарастания	35 ns
Время падения	20 ns
Время падения (Макс)	30 ns
Время падения (Макс)	70 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	4V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC27322DGN описание продукта

The UCC27322DGN is a single high speed low-side MOSFET Driver with enable function. It delivers 9A of peak drive current in an industry standard pin-out. This driver can drive the largest of MOSFETs for systems requiring extreme Miller current due to high dV/dt transitions. This eliminates additional external circuits and can replace multiple components to reduce space and design complexity. Two standard logic options are offered, non-inverting. Using a design that inherently minimizes shoot-through current, the outputs of these can provide high gate drive current where it is most needed at the Miller plateau region during the MOSFET switching transition. Unique hybrid output stage paralleling bipolar and MOSFET transistors (TrueDrive) allows efficient current delivery at low supply voltages. With this drive architecture, UCC3732x can be used in industry standard 6A, 9A and many 12A driver applications. Latch-up and ESD protection circuitries are also included.
Industry-standard pin-out
Efficient constant current sourcing using a unique bipolar and CMOS output stage
TTL/CMOS compatible inputs independent of supply voltage
20ns Typical rise and fall times with 10nF load
Green product and no Sb/Br
