BQ24103ARHLT Купить - TI Чип управления батареи

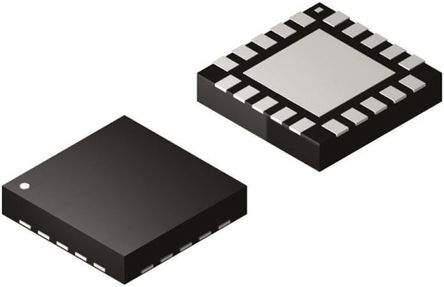

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24103ARHLT

Battery Charge Management Standalone Synchronous Switch-mode Li-Ion Charger with 2A FET Switch Mode Charger Li-Ion/Li-Pol/NiCD/NiMH 150mA to 2000mA 4.2V/8.4V 20Pin VQFN EP T/R

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 447.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC34972553

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24103ARHLT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24103ARHLT
Производитель	TI
ЧипСити Номер продукта	CC34972553
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Входное Напряжение (DC)	16.0 V
Рассеяние Мощности	1810 mW
Частота Переключения	1.10 MHz
Выходной ток (Макс)	2 A
Выходной ток (мин)	150 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1810 mW
Напряжение питания	4.3 V
Длина	4.5 mm
Ширина	3.5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BQ24103ARHLT описание продукта

DESCRIPTION
The bqSWITCHER™ series are highly integrated Li-ion and Li-polymer switch-mode charge management devices targeted at a wide range of portable applications. The bqSWITCHER™ series offers integrated synchronous PWM controller and power FETs, high-accuracy current and voltage regulation, charge preconditioning, charge status, and charge termination, in a small, thermally enhanced QFN package. The system-controlled version provides additional inputs for full charge management under system control.
FEATURES
• Ideal For Highly Efficient Charger Designs For Single-, Two- or Three-Cell Li-Ion and Li-Polymer
Battery Packs
• Integrated Synchronous Fixed-Frequency PWM Controller Operating at 1.1 MHz With 0% to 100% Duty Cycle
• Integrated Power FETs For Up To 2-A Charge Rate
• High-Accuracy Voltage and Current Regulation
• Available In Both Stand-Alone (Built-In Charge Management and Control) and System-Controlled (Under System Command) Versions
• Status Outputs For LED or Host Processor Interface Indicates Charge-In-Progress, Charge Completion, Fault, and AC-Adapter Present Conditions
• 20-V Maximum Voltage Rating on IN and OUT Pins
• High-Side Current Sensing
• Optional Battery Temperature Monitoring
• Automatic Sleep Mode for Low Power Consumption
• System-Controlled Version Can Be Used In NiMH and NiCd Applications
• Uses Ceramic Capacitors
• Reverse Leakage Protection Prevents Battery Drainage
• Thermal Shutdown and Protection
• Built-In Battery Detection
APPLICATIONS
• Handheld Products
• Portable Media Players
• Industrial and Medical Equipment
• Portable Equipment
