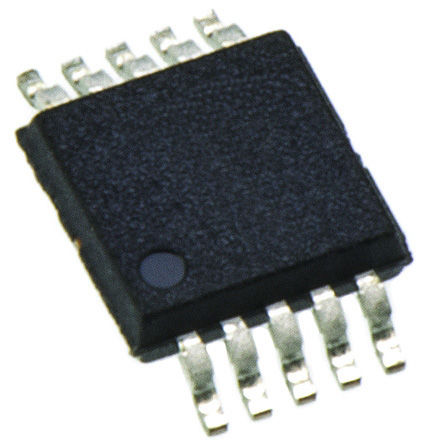

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

BQ24090DGQT

Battery Charge Management 1A, Single Input, Single Cell Li-Ion Battery Charger with 10K NTC Battery Charger Li-Ion/Li-Pol 1000mA 4.2V 10Pin HVSSOP EP T/R

Наличие: 3,957 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 200.19

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC1833069

Категория продукта:

Чип управления батареи

Упаковка: PowerPad-MSOP-10

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

BQ24090DGQT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24090DGQT
Производитель	TI
ЧипСити Номер продукта	CC1833069
Жизненный Цикл Продукта	Active
Категория продукта	Чип управления батареи
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Входное Напряжение (DC)	7.00 V
Выходное Напряжение	4.2 V
Выходной Ток	1 A
Количество Стежков	10 Position
Рассеяние Мощности	1920 mW
Выходное напряжение (Макс)	4.23 V
Выходное напряжение (мин)	4.16 V
Выходной ток (Макс)	1 A
Выходной ток (мин)	10 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1920 mW
Напряжение питания	4.5 V
Напряжение питания (Макс)	6.45 V
Входное напряжение	7 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 125℃ (TJ)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

BQ24090DGQT описание продукта

The BQ24090DGQT is a single-input single cell Li-ion/Li-pol battery charger Integrated Circuit targeted at space-limited portable applications. The IC operates from either an USB port or AC adapter. The high input voltage range with input overvoltage protection supports low-cost unregulated adapters. The BQ2409 has a single power output that charges the battery. A system load can be placed in parallel with the battery as long as the average system load does not keep the battery from charging fully during the 10-hour safety timer. The battery is charged in three phases such as conditioning, constant current and constant voltage. In all charge phases, an internal control loop monitors IC junction temperature and reduces the charge current if an internal temperature threshold is exceeded. The charger power stage and charge current sense functions are fully integrated. The charger function has high accuracy current & voltage regulation loops, charge status display and charge terminatio
1% Charge voltage accuracy
10% Charge current accuracy
Programmable termination and pre-charge threshold
Input voltage dynamic power management
Out short-circuit protection and ISET short detection
Fixed 10-hour safety timer
Automatic termination and timer disable mode (TTDM)
Status indication-charging/done
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
