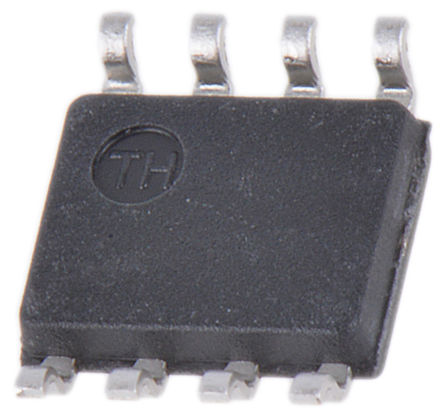

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IR2101STRPBF

Infineon

Infineon IR2101STRPBF, Dual MOSFET Power Driver, 360mA, 10 → 20V, Non-Inverting, 8Pin SOIC

Наличие: 296,018 шт.

Адрес доставки: Москва

Цена: ₽ 23.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC375873

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IR2101STRPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR2101STRPBF
Производитель	Infineon
ЧипСити Номер продукта	CC375873
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Рабочее Напряжение	10V ~ 20V
Время Нарастания/Спада	100ns, 50ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	10V ~ 20V
Выходной Ток	210 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.625 W
Ток Покоя	270 µA
Время Нарастания	170 ns
Время падения	90 ns
Время падения (Макс)	90 ns
Время падения (Макс)	170 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IR2101STRPBF описание продукта

The IR2101STRPBF is a high voltage high speed power MOSFET and IGBT Driver with independent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technology enables ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output and down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive a N-channel power MOSFET or IGBT in the high-side configuration which operates up to 600V.
Tolerant to negative transient voltage DV/DT Immune
Under-voltage lockout
Matched propagation delay for both channels
Outputs in phase with inputs

Показывать

IR2101STRPBF Даташит PDF

14 страницы, 139 КБ

04/14/2004
