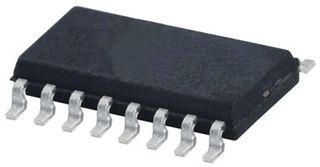

DG411DYZ Купить - Intersil Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DG411DYZ

Intersil

Monolithic Quad SPST, CMOS Analog Switches; PDIP16, SOIC16, TSSOP16; Temp Range: -40° to 85℃

Наличие: 2,578 шт.

Адрес доставки: Москва

Цена: ₽ 222.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC43292264

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DG411DYZ характеристики

Атрибут	Значение атрибута
Номенклатура	DG411DYZ
Производитель	Intersil
ЧипСити Номер продукта	CC43292264
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Количество Выходных Интерфейсов	4 Output
Тип Контактов	SPST
Ток Питания	100 pA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	25.0 mΩ
Количество Битов	4 Bit
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 34V
Напряжение питания (Макс)	44 V
Напряжение питания (мин)	5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DG411DYZ описание продукта

The DG411DYZ is a Quad Monolithic SPST CMOS Analogue Switch. DG411 series monolithic CMOS analogue switches are drop-in replacements for the popular DG211 and DG212 series devices. They include four independent single pole throw (SPST) analogue switches and TTL and CMOS compatible digital inputs. These switches feature lower analogue ON-resistance (<35R) and faster switch time (tON<175ns) compared to the DG211 or DG212. Charge injection has been reduced, simplifying sample and hold applications. The improvements in the DG411 series are made possible by using a high voltage silicon-gate process. An epitaxial layer prevents the latch-up associated with older CMOS technologies. The 44V maximum voltage range permits controlling 40VP-P signals. Power supplies may be single-ended from +5 to 44V or split from ±5 to ±20V.
<35µW Low power consumption (PD)
175ns tON (maximum), 145ns tOFF (maximum) Fast switching action
Low charge injection
Upgrade from DG211, DG212
TTL, CMOS compatible
Single or split supply operation
ESD sensitive device, take proper precaution while handling the device.

Показывать

DG411DYZ Даташит PDF

13 страницы, 355 КБ

06/02/1999
