XTR300AIRGWT Купить - TI Контрольный чип источника питания

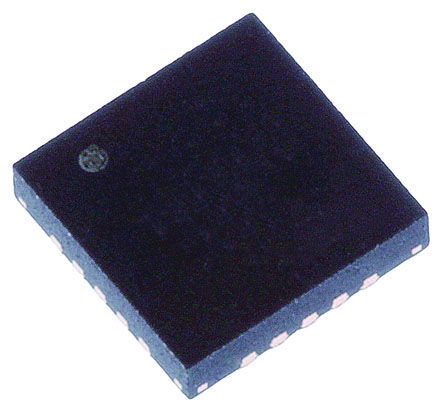

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

XTR300AIRGWT

Current Sense Amplifier, High Voltage, 1 Amplifier, 20nA, VQFN, 20Pins, -55℃, 125℃

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 536.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7032050

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

XTR300AIRGWT характеристики

Атрибут	Значение атрибута
Номенклатура	XTR300AIRGWT
Производитель	TI
ЧипСити Номер продукта	CC7032050
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	10.0V (min)
Ток Питания	25 mA
Количество Стежков	20 Position
Коэффициент Ослабления Синфазного Сигнала	126 dB
Ширина Ленты	2 MHz
Скорость Нарастания	1.00 V/μs
Входное Напряжение Смещения	400 µV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	5 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

XTR300AIRGWT описание продукта

The XTR300AIRGWT is an industrial analog Current/Voltage Output Driver for PLC output programmable circuit. The output can be configured as current or voltage by the digital I/V select pin. No external shunt resistor is required. Only external gain-setting resistors and a loop compensation capacitor are required. The separate driver and receiver channels provide flexibility. The Instrumentation Amplifier (IA) can be used for remote voltage sense or as a high-voltage, high-impedance measurement channel. In voltage output mode, a copy of the output current is provided, allowing calculation of load resistance. The digital output selection capability, together with the error flags and monitor pins, make remote configuration and troubleshooting possible. Fault conditions on the output and on the IA input as well as over-temperature conditions are indicated by the error flags. The monitoring pins provide continuous feedback about load power or impedance.
Short-or open-circuit fault indicator pin
No current shunt required
Output disable for single input mode
Thermal protection
Overcurrent protection
Separate driver and receiver channels
Designed for testability
0.1% Maximum non-linearity
17.5V Auxiliary output voltage
0.12% Maximum span error

Показывать

XTR300AIRGWT Даташит PDF

38 страницы, 1289 КБ

04/12/2013

просматривать

XTR300AIRGWT Даташит PDF

38 страницы, 1123 КБ

04/12/2013

просматривать

XTR300AIRGWT Справочное руководство пользователя

9 страницы, 135 КБ

05/27/2007

просматривать

XTR300AIRGWT Руководство по программированию

49 страницы, 1997 КБ

09/04/2015

просматривать
