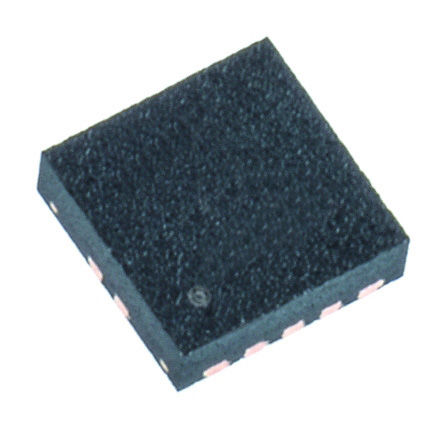

BQ24022DRCR

Battery Charge Management bqTINY-II Dual Input USB/AC Adpater 1-Cell Li-Ion Charger w/Charge Enable & Power Good in QFN-10 Linear Charge Management Li-Ion/Li-Pol Packs 1000mA 4.2V 10Pin VSON EP T/R

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 130.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7381320

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24022DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24022DRCR
Производитель	TI
ЧипСити Номер продукта	CC7381320
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	6.50V (max)
Входное Напряжение (DC)	6.50 V
Выходное Напряжение	4.2 V
Выходной Ток	1000 mA
Количество Стежков	10 Position
Выходной ток (Макс)	1 A
Выходной ток (мин)	50 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Напряжение питания (Макс)	6.5 V
Входное напряжение	6.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24022DRCR описание продукта

DESCRIPTION
The bqTINY-II series are highly-integrated, flexible Li-Ion linear charge and system power management devices for space-limited charger applications. In a single monolithic device, the bqTINY-II offers integrated USB-port and ac-adapter supply management with autonomous power-source selection, power-FET and current-sensor interfaces, high-accuracy current and voltage regulation, charge status, and charge termination.
FEATURES
• Small 3 mm x 3 mm MLP Package
• Charges and powers Systems from Either AC Adapter or USB With Autonomous power-Source Selection
• Integrated USB Control With Selectable 100 mA and 500 mA Charge Rates
• Ideal for Low-Dropout Charger Designs for Single-Cell Li-Ion or Li-pol Packs in Space Limited portable applications
• Integrated power FET and Current Sensor for Up to 1-A Charge applications From AC Adapter
• Precharge Conditioning With Safety Timer
• power Good (AC Adapter Present) Status Output
• Optional Battery Temperature Monitoring Before and During Charge
• Automatic Sleep Mode for Low-power Consumption
APPLICATIONS
• PDAs, MP3 Players
• Digital Cameras
• Internet appliances
• Smartphones
