FPF2164 Купить - ON Semiconductor

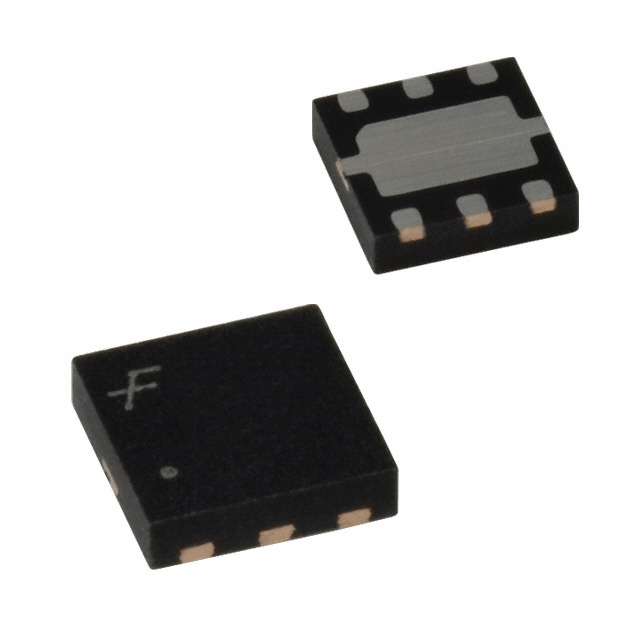

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF2164

ON Semiconductor

Current Limit SW 1IN 1Out 1.8V to 5.5V 0.15A to 1.5A 6Pin MLP EP T/R

Наличие: 1,183 шт.

Адрес доставки: Москва

Цена: ₽ 66.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC17798800

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF2164 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF2164
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC17798800
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WDFN-6
Номинальная Мощность	1.2 W
Количество Выходных Интерфейсов	1 Output
Количество Стежков	6 Position
Рассеяние Мощности	1200 mW
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходной ток (Макс)	1.5 A
Выходной ток (мин)	0.15 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Входное напряжение	1.8V ~ 5.5V
Длина	2 mm
Ширина	2 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF2164 описание продукта

The FPF2163, FPF2164, and FPF2165 is a series of load switches which provides full protection to systems and loads which may encounter large current conditions. These devices contain a 0.11Ω current-limited P-channel MOSFET which can operate over an input voltage range of 1.8-5.5V. Internally, current is prevented from flowing when the MOSFET is off and the output voltage is higher than the input voltage. Switch control is by a logic input (ON) capable of interfacing directly with low voltage control signals. Each part contains thermal shutdown protection which shuts off the switch to prevent damage to the part when a continuous over-current condition causes excessive heating. When the switch current reaches the current limit, the parts operate in a constant-current mode to prohibit excessive currents from causing damage. For the FPF2163 and FPF2164, if the constant current condition still persists after 30ms, these parts will shut off the switch and pull the fault signal pin (FLAGB) low. The FPF2163 has an auto-restart feature which will turn the switch on again after 450ms if the ON pin is still active. The FPF2164 does not have this auto-restart feature so the switch will remain off until the ON pin is cycled. The FPF2165 will not turn off after a current limit fault, but will rather remain in the constant current mode indefinitely. The minimum current limit is 150mA. These parts are available in a space-saving 6 pin 2X2 MLP package.
Features
---
|
1.8 to 5.5V Input Voltage Range
Controlled Turn-On
0.15-1.5A Adjustable Current Limit
Undervoltage Lockout
Thermal Shutdown
<2µA Shutdown Current
Auto Restart
Fast Current limit Response Time
5µs to Moderate Over Currents
30ns to Hard Shorts
Fault Blanking
Reverse Current Blocking
RoHS Compliant
