AMP02FPZ Купить - ADI Усилитель прибора

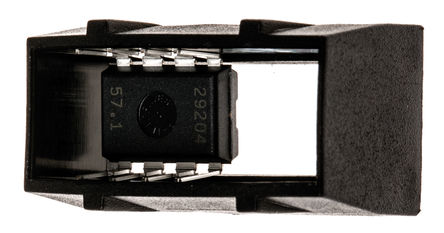

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AMP02FPZ

ADI

ANALOG DEVICES AMP02FPZ Instrument Amplifier, 1 Amplifier, 200µV, 6V/µs, 1.2MHz, ± 4.5V to ± 18V, DIP

Наличие: 400 шт.

Адрес доставки: Москва

Цена: ₽ 882.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC269036

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMP02FPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AMP02FPZ
Производитель	ADI
ЧипСити Номер продукта	CC269036
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Ток Питания	5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	115 dB
Ширина Ленты	1.2 MHz
Скорость Нарастания	6.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.2 MHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	4 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.2 MHz
Минимальный диапазон CMRR	75 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AMP02FPZ описание продукта

The AMP02FPZ is a High Accuracy Instrumentation Amplifier where gain is set by a single external resistor and can range from 1 to 10,000. No gain set resistor is required for unity gain. It includes an input protection network that allows the inputs to be taken 60V beyond either supply rail without damaging the device. Laser trimming reduces the input offset voltage to under 100µV. Output offset voltage is below 4mV and gain accuracy is better than 0.5% for a gain of 1000. The proprietary thin-film resistor process keeps the gain temperature coefficient under 50ppm/°C. Due to the AMP02"s design, its bandwidth remains very high over a wide range of gain. Slew rate is over 4V/µs, making it ideal for fast data acquisition systems. A reference pin is provided to allow the output to be referenced to an external DC level. This pin may be used for offset correction or level shifting as required.
Low offset voltage (100V maximum)
Low drift (2V/C maximum)
Wide gain range (1 to 10,000)
High common-mode rejection (115dB minimum)
High bandwidth (200kHz typical at G = 1000)
Gain equation accuracy (0.5% maximum)
Single resistor gain set
Input overvoltage protection
Available in die form
ESD sensitive device, take proper precaution while handling the device.

Показывать

AMP02FPZ Даташит PDF

12 страницы, 220 КБ

01/20/2003
