AMIS30624C6244G Купить - ON Semiconductor Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

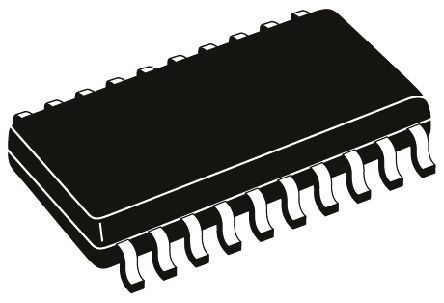

AMIS30624C6244G

ON Semiconductor

ON SEMICONDUCTOR AMIS30624C6244G Motor Driver, Stepper, 6.5V to 29V supply, 800mA/2Outputs, WSOIC-20

Наличие: 578 шт.

Адрес доставки: Москва

Цена: ₽ 714.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC24414841

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMIS30624C6244G характеристики

Атрибут	Значение атрибута
Номенклатура	AMIS30624C6244G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC24414841
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	6.50V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0V ~ 4.85V
Выходной Ток	800 mA
Количество Стежков	20 Position
Частота Переключения	4.4 MHz
Рабочая температура (Макс)	165 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.5V
Напряжение питания (Макс)	29 V
Напряжение питания (мин)	6.5 V
Длина	12.95 mm
Ширина	7.59 mm
Высота	2.54 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AMIS30624C6244G описание продукта

The AMIS30624C6244G is a single-chip micro-stepping Motor Driver with a position controller and control/diagnostic interface. It is ready to build intelligent peripheral systems where up to 32 drivers can be connected to one I²C master. This significantly reduces system complexity. The chip receives positioning instructions through the bus and subsequently drives the stator coils so the two-phase stepper motor moves to the desired position. The on-chip position controller is configurable (OTP or RAM) for different motor types, positioning ranges and parameters for speed, acceleration and deceleration. Micro-stepping allows silent motor operation and increased positioning resolution. The advanced motion qualification mode enables verification of the complete mechanical system in function of the selected motion parameters. It can easily be connected to an I²C bus where the I²C master can fetch specific status information like actual position, error flags from each individual slave node.
Micro-stepping technology
Sensorless step-loss detection
Fixed frequency PWM current-control
Automatic selection of fast and slow decay mode
No external fly-back diodes required
Controller with RAM and OTP memory
Overcurrent protection
Under-voltage management
Open circuit detection
High temperature warning and management
Low temperature flag
EMI compatibility - High voltage outputs with slope control

Показывать

AMIS30624C6244G Даташит PDF

52 страницы, 591 КБ

06/05/2013

просматривать

AMIS30624C6244G Другие Даташит

57 страницы, 770 КБ

просматривать

AMIS30624C6244G Чертежные схемы

3 страницы, 54 КБ

09/23/2015

просматривать

AMIS30624C6244G Примечание по применению

4 страницы, 111 КБ

05/06/2013

просматривать

AMIS30624C6244G Параметры описания функции

30 страницы, 2512 КБ

08/17/2015

просматривать
