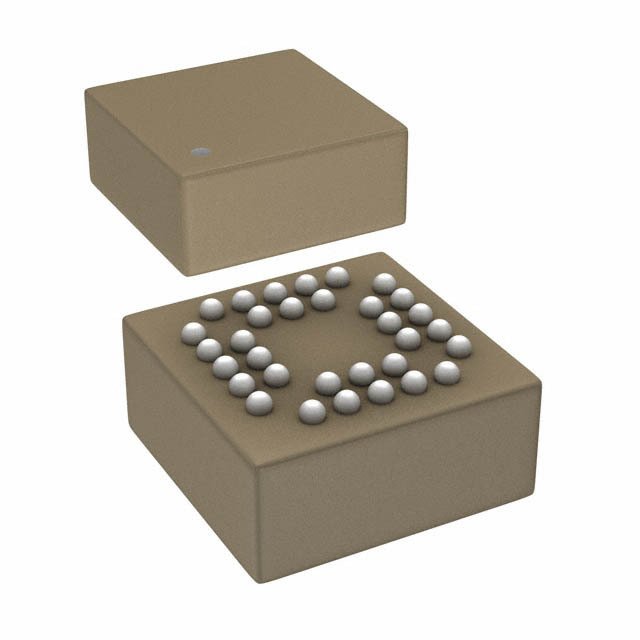

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADXRS649BBGZ

ADI

MEMS Gyroscope, Analogue, Yaw, ± 20000°/s, 4.75V, 5.25V, BGA

Наличие: 1,047 шт.

Адрес доставки: Москва

Цена: ₽ 12,800.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2338529

Категория продукта:

Датчики Гироскопов

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADXRS649BBGZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADXRS649BBGZ
Производитель	ADI
ЧипСити Номер продукта	CC2338529
Категория продукта	Датчики Гироскопов
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	BFCBGA-32
Напряжение Питания (DC)	4.75V (min)
Ток Питания	3.5 mA
Количество Стежков	32 Position
Ширина Ленты	2000 Hz
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 VDC
Напряжение питания (мин)	4.75 VDC
Длина	7 mm
Ширина	7 mm
Высота	3 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	7A994
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ADXRS649BBGZ описание продукта

Product Details
The ADXRS64x family of low noise, vibration rejecting yaw rate gyroscopes are drop-in performance upgrades to existing designs using the ADXRS62x family.
The ADXRS649 is pin- and package-compatible to the ADXRS62x family and offers the highest rate of rotation sensing available with ±20,000°/sec and fast 3 millisecond (ms) startup for quick power cycling. This measurement range is extendable to ±50,000°/sec with the addition of an external resistor. It is ideally suited for applications where exceptionally wide measurement ranges are needed.
The ADXRS649 is a complete angular rate sensor (gyroscope) that uses the Analog Devices, Inc., patented high volume BiMOS surface-micromachining process to make a complete gyro on one chip. An advanced, differential, quad sensor design rejects the influence of linear acceleration, enabling the ADXRS649 to offer rate sensing in harsh environments where shock and vibration are present.
The output signal, RATEOUT (B1, A2), is a voltage proportional to the angular rate about the axis normal to the top surface of the package. The output is ratiometric with respect to a provided reference supply. An external capacitor is used to set the band-width. The measurement range is extendable to ±50,000°/sec by adding an external resistor.
Low power consumption (3.5 mA) enables very low power consumption, and ultrafast startup (3 ms) allows for quick power cycling of the gyro. At 10 samples per second, a pair of CR2032 coin cells can power the ADXRS649 for three months.
A temperature output is provided for compensation techniques. Two digital self-test inputs electromechanically excite the sensor to test proper operation of both the sensor and the signal condi-tioning circuits. The ADXRS649 is available in a 7 mm × 7 mm × 3 mm CBGA chip scale package.
**Applications**
Sports equipment
Industrial applications
Form stabilization
High speed tachometry
### Features and Benefits
High vibration rejection over wide frequency
Ultrafast startup: 3 ms
Measurement range extendable to ±50,000°/sec
10,000 g powered shock survivability
Ratiometric to referenced supply
5 V single-supply operation
Z-axis (yaw rate) response
−40°C to +105°C operation
Self-test on digital command
Ultrasmall and light (<0.15 cc, <0.5 gram)
Temperature sensor output
RoHS compliant

Показывать

ADXRS649BBGZ Даташит PDF

12 страницы, 296 КБ

10/09/2012
